Maksimalna čistoća na dugim trasama uz inovativno rešenje za snabdevanje energijom u čistim sobama

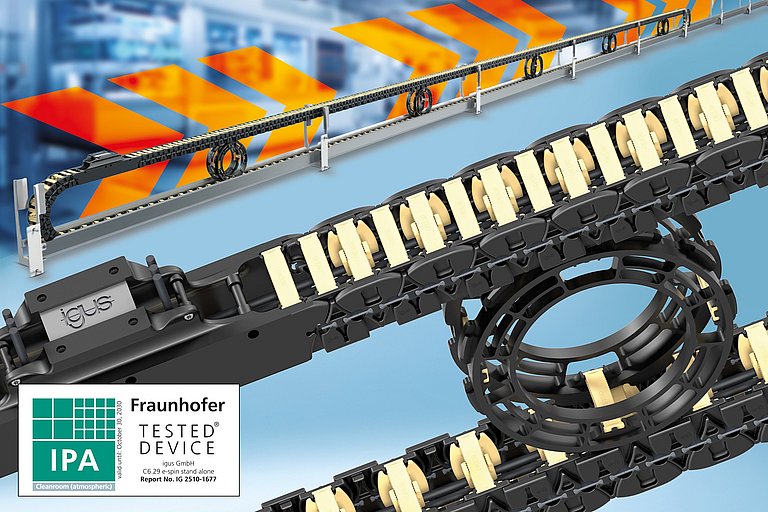

Energetski lanac C6 sa novim e-spin sistemom za vođenje omogućava putanje bez abrazije na rastojanjima do 30 metara, a Fraunhofer IPA ga je sertifikovao prema ISO klasi 1.
Energetski lanac C6 sa novim e-spin sistemom za vođenje omogućava putanje bez abrazije na rastojanjima do 30 metara, a Fraunhofer IPA ga je sertifikovao prema ISO klasi 1.
Bilo da je reč o proizvodnji mikroelektronike, poluprovodnika ili baterija – od ključnog je značaja da okruženje bude bez čestica i da procesi funkcionišu uz maksimalnu pouzdanost. Sa sve većim stepenom automatizacije i sve većim proizvodnim sistemima, povećavaju se i rastojanja na kojima se odvija transport materijala. Jedan od ključnih izazova je pouzdano snabdevanje energijom i prenos podataka uz istovremeno svođenje emisije čestica na minimum. Sistemi sabirnica ne omogućavaju prenos podataka, dok energetski lanci obično zahtevaju složene sisteme za odsisavanje mikročestica. Sa energetskim lancem C6, koji je kompanija Fraunhofer IPA sertifikovala prema ISO klasi 1, u kombinaciji sa novim e-spin sistemom vodećih točkića za gornji hod, igus sada nudi rešenje. Sistem omogućava kompaktno i dugotrajno snabdevanje energijom u čistim sobama – čak i na putanjama do 30 metara.
U savremenim fabrikama za proizvodnju poluprovodnika, silicijumske pločice prolaze kroz brojne faze proizvodnog procesa – od fotolitografije i jetkanja do metalizacije. Zbog strogih zahteva u pogledu čistoće i odsustva čestica, ručni transport unutar čiste sobe nije moguć. Umesto toga, sve veći broj automatizovanih sistema bezbedno i efikasno transportuje kasete sa silicijumskim pločicama na velikim udaljenostima. Jedan od primera je OHT (Overhead Hoist Transport), šinski sistem koji pomera kasete ispod plafona. Iako se na ovaj način štedi prostor u čistoj sobi, projektantima se postavlja novi izazov: kako obezbediti napajanje i prenos podataka do OHT sistema. „Sistemi sabirnica ne omogućavaju prenos podataka i zahtevaju mnogo održavanja. Energetski lanci obično zahtevaju složen sistem za odsisavanje čestica. Zbog toga je potražnja za alternativnim rešenjem koje je pogodno za čiste sobe, dugotrajno i ekonomično veoma velika u industriji“, objašnjava Kira Weller, Product Manager za energetske lance i Cleanroom Expert u kompaniji igus.
Kotrljanje umesto klizanja uz novi e-spin sistem za vođenje
Kako bi rešio ovaj problem, igus je razvio specijalni sistem za vođenje pod nazivom e-spin za energetski lanac C6 za čiste sobe. Sistem se sastoji od vodećih točkića koji su, kao i svi igus energetski lanci, izrađeni od tribološki optimizovane plastike visokih performansi, odnosno materijala optimizovanog u pogledu trenja i habanja. Točkići se nalaze između gornjeg i donjeg hoda energetskog lanca. Na taj način delovi lanca se međusobno kotrljaju umesto da klize, bez dodatnog stvaranja čestica.
„Zahvaljujući e-spin sistemu, energetski lanci mogu da se koriste u proizvodnji u čistim sobama bez potrebe za sistemom za odsisavanje. Na taj način projektanti mogu da smanje složenost sistema za snabdevanje energijom u transportnim sistemima i istovremeno uštede troškove“, kaže Weller.
e-chain expert na igus veb-sajtu pomaže korisnicima da uštede vreme prilikom konfigurisanja sistema energetskog lanca. Zahvaljujući plastici visokih performansi, sistem koji se sastoji od energetskog lanca C6 i vodećih točkića otporan je na habanje, zahteva malo održavanja i odlikuje se dugim radnim vekom. Laboratorijska ispitivanja sprovedena u saradnji sa Fraunhofer IPA potvrđuju da sistem postiže najvišu klasu čistoće ISO 1 pri brzini od 0,5 m/s.
Više informacija o igus rešenjima za čiste sobe možete pronaći ovde:
