Prva linearna vođica sa valjcima bez podmazivanja: drylin C za lako pomeranje
Tri valjka od visokokvalitetnog polimera omogućavaju minimalne sile potrebne za rukovanje i pomeranje, uz opterećenje do 20 kg po kolicima.
Tri valjka od visokokvalitetnog polimera omogućavaju minimalne sile potrebne za rukovanje i pomeranje, uz opterećenje do 20 kg po kolicima.
Tamo gde se vrata ili drugi pokretni elementi svakodnevno pomeraju ručno, male sile potrebne za rukovanje, tih rad i odsustvo potrebe za održavanjem od velikog su značaja – posebno imajući u vidu nove zahteve EU u oblasti pristupačnosti i sve veću automatizaciju svakodnevnog života. Novom linearnom vođicom sa valjcima drylin C, igus je razvio sistem koji omogućava lako rukovanje i rad bez podmazivanja. Tri valjka od visokokvalitetnog polimera omogućavaju glatko ručno pomeranje, na primer u mašinogradnji i uređenju enterijera, kao i kod samouslužnih terminala na aerodromima i u supermarketima.
Evropski akt o pristupačnosti (European Accessibility Act – EAA), odnosno Direktiva (EU) 2019/882 o zahtevima za pristupačnost proizvoda i usluga, postavlja jasne zahteve pred kompanije: određeni proizvodi i usluge moraju biti pristupačni. Mnoge prepreke ne nastaju namerno, već zbog nedostatka odgovarajućih tehničkih rešenja. Svako ko je nekada pokušao da otvori zaglavljena klizna vrata zna koliko takav problem može biti neprijatan. Upravo za takve primene igus predstavlja drylin C, prvu linearnu vođicu sa valjcima na tržištu koja koristi treći, podesivi valjak i na taj način omogućava lako i precizno pomeranje uz minimalne sile potrebne za rukovanje. Može se koristiti svuda gde je potrebno pouzdano, tiho i lako pomeranje vrata i poklopaca – od automatskih toaletnih sistema u vozovima do sigurnosnih vrata na alatnim mašinama.
Tri valjka od visokokvalitetnog polimera za tih rad bez podmazivanja

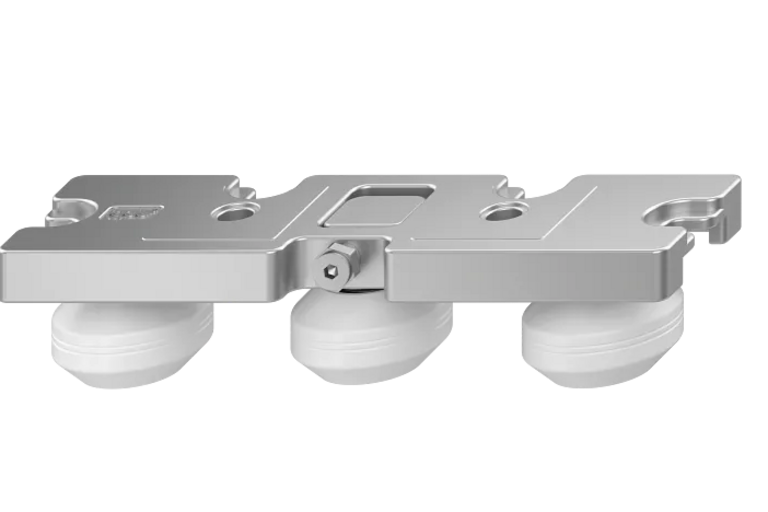

Pored dva paralelna valjka, linearna vođica sa valjcima drylin C ima i treći valjak koji se podešava pomoću regulacionog vijka, čime se zazor može precizno podesiti. Za razliku od klasičnih vođica sa valjcima, drylin C koristi valjke od visokokvalitetnog polimera, koji omogućavaju posebno tih rad uz minimalne vibracije. Rotaciono kretanje ostvaruje se pomoću kugličnog ležaja koji, u kombinaciji sa prečnikom valjka, omogućava izuzetno nizak koeficijent trenja od µ = 0,05.
Valjci omogućavaju minimalne sile potrebne za rukovanje i pomeranje, uz opterećenje do 20 kg po kolicima. Istovremeno su otporni na udarce, robusni i omogućavaju rad bez podmazivanja.
„Drugi proizvođači koriste metalne valjke i zato u šini imaju sloj maziva“, objašnjava Michael Hornung, Product Manager za drylin linearnu tehniku i pogonsku tehniku u kompaniji igus.
Kompaktne aluminijumske šine, širine i ugradne visine od 30 mm, eloksirane su u srebrnoj ili crnoj boji. Odlikuju se malom masom i visokom čvrstoćom. Kolica izrađena postupkom livenja cinka pod pritiskom čine ovu linearnu vođicu sa valjcima posebno ekonomičnim rešenjem.
Celokupna vođica radi bez podmazivanja jer nema kontakta metal–metal, pa je pogodna i za primene u okruženjima sa povećanim higijenskim zahtevima. Izvedba bez podmazivanja eliminiše potrebu za redovnim održavanjem i povećava pouzdanost u svakodnevnom radu. drylin C nudi i brojne dodatne mogućnosti, kao što su graničnici krajnjeg položaja, montažni nosači i strugači.
Zakrivljeni profili za veću slobodu pri projektovanju

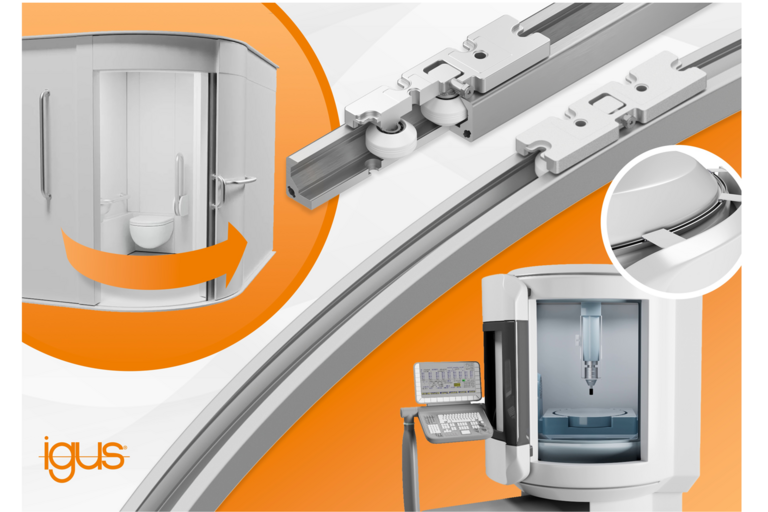

Posebnost linearne vođice sa valjcima drylin C je mogućnost izrade profila sa gotovo proizvoljnim radijusom savijanja od 500 mm naviše. Zbog toga je serija pogodna za ručno pomeranje, na primer sigurnosnih vrata na alatnim mašinama, vrata i kliznih sistema na brodovima i jahtama, kao i monitora, displeja i ekrana.
Vođica pruža brojne mogućnosti primene i u oblasti mobilnosti. Jedan od primera su pristupačni toaletni sistemi u vozovima, koji su često opremljeni zakrivljenim kliznim vratima radi uštede prostora.
„Možemo saviti profil sa radijusom od 500 mm naviše i omogućiti kretanje duž tog radijusa. Na taj način profile možemo optimalno prilagoditi konstruktivnim uslovima“, kaže Michael Hornung.
„Pogoni vrata u vozovima ili avionima često nisu projektovani za ugradnju velikog i snažnog motora“, dodaje Hornung.
Linearnom vođicom sa valjcima drylin C, igus nudi rešenje koje zahvaljujući dobrim karakteristikama pri rukovanju ne samo da štiti motor, već omogućava i tih rad bez podmazivanja – za prijatno iskustvo pri korišćenju i lakše rukovanje bez prepreka.
