Bezkontaktno ciljano podmazivanje lanaca CENTRO-MATIC

Karakteristika:
Ovi sistemi se koriste za podmazivanje svih vrsta standardnih lanaca – čaurnih, valjkastih, roler lanaca itd., kao i specijalnih lanaca u različitim transporterima. Namenjeni su za primenu veoma malih količina ulja za podmazivanje, tačno na mestima gde dolazi do trenja – to jest, na spojevima spoljašnjih i unutrašnjih karika lanca, karika sa osovinama ili čaurama. Njihova prednost je značajno produženje radnog veka podmazivanih lanaca, jer se u velikoj meri smanjuje tzv. „istezanje“ lanca, koje nastaje usled povećanja zazora između pojedinih delova lanca usled habanja. To se postiže uz minimalnu potrošnju maziva, a površina lanca pritom ostaje neozauljena.

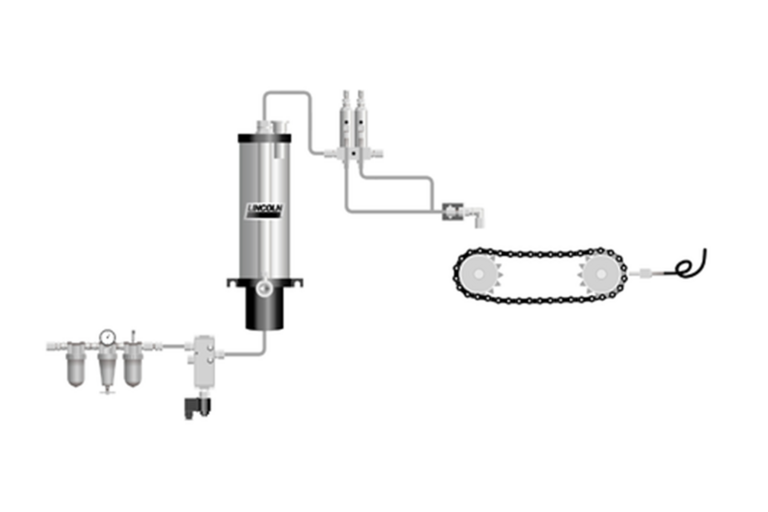

SISTEM CENTRO-MATIC, slika desno.

šema bezkontaktnog ciljanog podmazivanja CENTRO-MATIC

Opis:
Na osnovu impulsa koji dolazi od beskontaktnog senzora (d), koji detektuje prolazak referentne tačke – zuba lančanika ili karike lanca, ulje za podmazivanje se ubrizgava u podmazivana mesta pomoću mlaznica (c) sa nepovratnim ventilom koji sprečava neželjeno kapanje ulja. Mlaznice su postavljene odozgo, iznad lanca.

Za doziranje ulja može se koristiti:

  • sistem sa jednostrukom pneumatskom pumpom i Centro-Matic dozerima,
  • sistem sa elektromagnetnom pumpom PMA, ili
  • sistem ORSCO (nije prikazan).

Sistem Centro-Matic je konstruisan na sličan način kao i kod podmazivanja ležajeva. Kod sistema sa elektromagnetnom pumpom PMA, u zavisnosti od broja ugrađenih pumpnih elemenata, pumpa PMA direktno stvara 1–4 istovremene doze zapremine 0,03, odnosno 0,06 cm³ po svakom impulsu podmazivanja. Kod sistema ORSCO, pumpni blok može biti opremljen sa 1–8 ubrizgavajućih jedinica sa podešavanjem količine po impulsu.

Funkcija:
Beskontaktni senzor reaguje na prolazak referentne tačke lanca i šalje signal za impuls podmazivanja. Kada je sistem pravilno podešen, doze maziva se ubrizgavaju tačno u podmazivana mesta koja se u tom trenutku nalaze naspram mlaznica.

Broj istovremeno podmazivanih tačaka na jednom lancu zavisi od njegove konstrukcije (jednoredni, dvoredni itd.), kao i od brzine kretanja lanca – otprilike, kada je učestalost prolaska karika veća od 1/s, potrebno je udvostručiti broj mlaznica i istovremeno podmazivati tačke koje pripadaju dvema karikama. Prema tome se mora podesiti i detekcija referentne tačke.


Standardne komponente za ciljano podmazivanje uljem pomoću sistema Centro-Matic:

  • a – pumpe:
    Pneumatske jednostruke pumpe za ulje – Centro-Matic P-O sa zapreminom po hodu [cm³] i prenosom pritiska 7,4–20:1; 39,3–20:1
  • b – dozeri CENTRO-MATIC:
    SL 42, SL 43
  • c – mlaznice:
    Mlaznica SZDY – 02, D06

Dodatne komponente sistema:

  • Pribor (beskontaktni senzori, manometri, jedinica za pripremu vazduha)
  • Razvodi maziva (cevovodi, creva, fitinzi, elementi za pričvršćivanje i montažu)

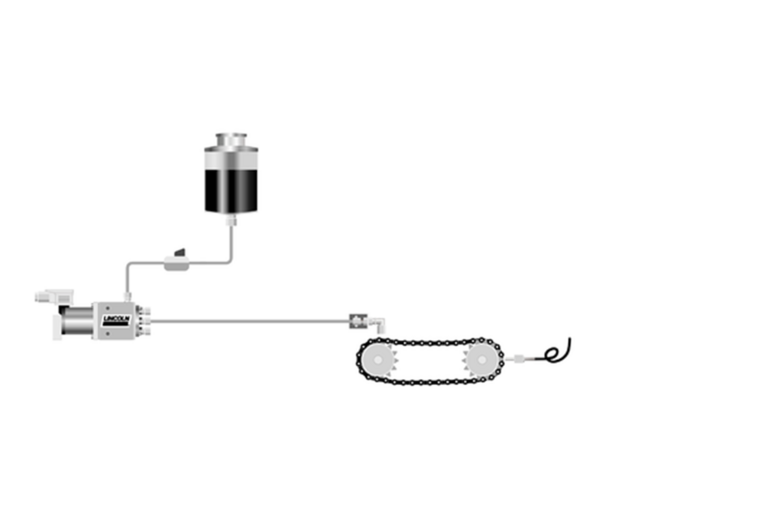

bezkontaktno ciljano podmazivanje elektromagnetnom pumpom PMA
šema bezkontaktno ciljano podmazivanje elektromagnetnom pumpom PMA

SISTEM SA ELEKTROMAGNETNOM PUMPOM PMA


Standardne komponente za ciljano podmazivanje uljem pomoću sistema sa elektromagnetnom pumpom PMA:

  • a – pumpe:
    Elektromagnetna pumpa PMA 02 – 0,03 cm³/ciklus
    Elektromagnetna pumpa PMA 02 – 0,06 cm³/ciklus
  • b – dozeri:
    Nema
  • c – mlaznice:
    Mlaznica SZDY – 02, D06

Dodatne komponente sistema:

  • Pribor (beskontaktni senzori)
  • Razvodi maziva (cevovodi, creva, fitinzi, elementi za pričvršćivanje i montažu)
  • Spoljni rezervoar za ulje

Glavne oblasti primene:
Pogonski lanci, lančani transporteri, lančani utovarivači itd. u automobilskoj industriji, opštoj industriji, drvnoj industriji, prehrambenoj industriji i drugim oblastima.

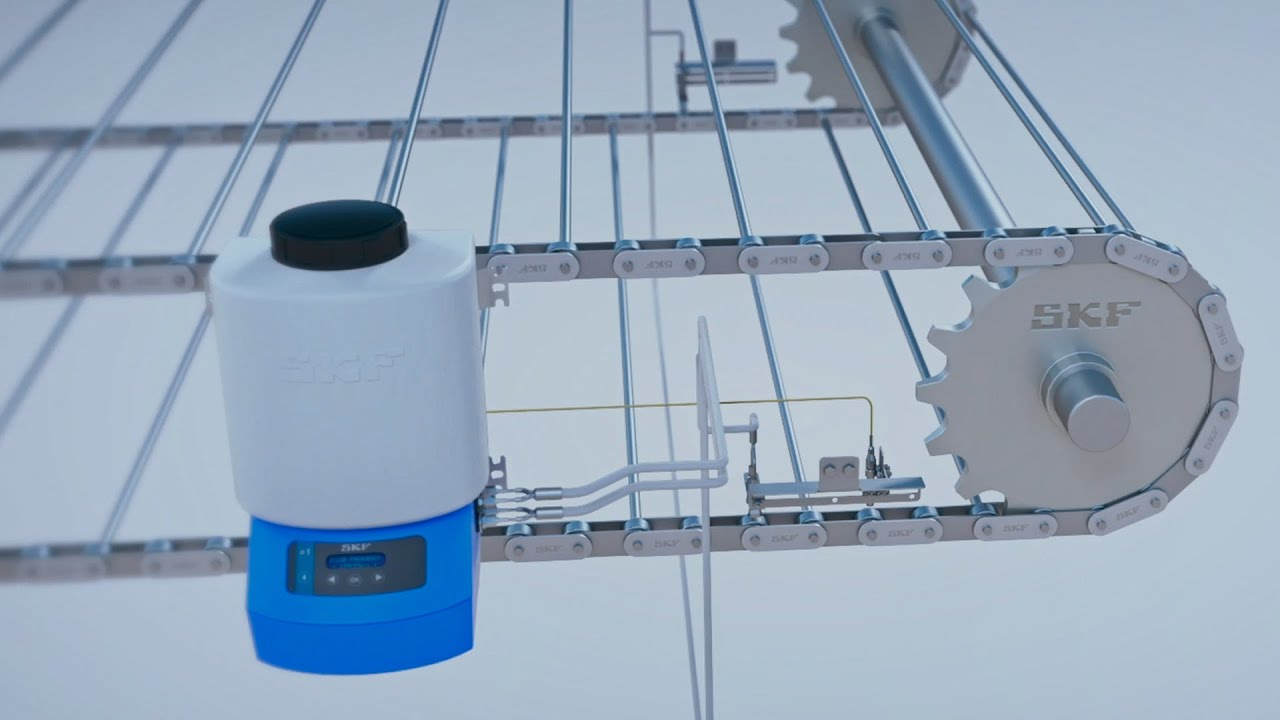

SISTEM CLK:
Ovo je superkompaktan sistem namenjen za podmazivanje valjkastih lanaca industrijskih transportera. Radi se o modularnom rešenju koje se odlikuje jednostavnom ugradnjom.

Sistem CLK se sastoji od centralne jedinice sa rezervoarom, upravljačkog sistema i volumetrijske elektromagnetne pumpe koja dozira preciznu količinu maziva kroz ubrizgavajuće mlaznice direktno u podmazivana mesta na pokretnim karikama lanca.

U sklopu isporuke dolazi detaljno uputstvo sa slikama za instalaciju, koju korisnik može samostalno da obavi. Nijedan deo sistema nije u direktnom mehaničkom kontaktu sa lancem, čime se sprečava habanje i potencijalno nakupljanje nečistoća.

Sve komponente su otporne na koroziju. Mlaznice i razvodni elementi prilagođeni su i za rad na visokim temperaturama (do 200 °C).

Glavne oblasti primene:
Lančani transporteri u pekarama, automobilskoj industriji, opštoj industriji, industrijskim pećima i sličnim postrojenjima.
