Bezkontaktno podmazivanje
Karakteristike:
Radi se o sistemu za podmazivanje prvenstveno namenjenom za ciljano podmazivanje ležajeva točkića podvesnih transportera, kao i karika lanaca podvesnih transportera, mešavinom ulja i vazduha. Sistem se može koristiti i za podmazivanje različitih tipova lanaca. Vazduh služi kao transportno sredstvo za kapljice ulja. Ulje formira zaštitni film koji smanjuje trenje u ležajevima, osovinama i zglobovima lančanih karika podvesnih transportera i istovremeno sprečava lepljenje ležajeva bojom ili drugim materijalima koji se koriste u tehnološkom procesu.
Opis:

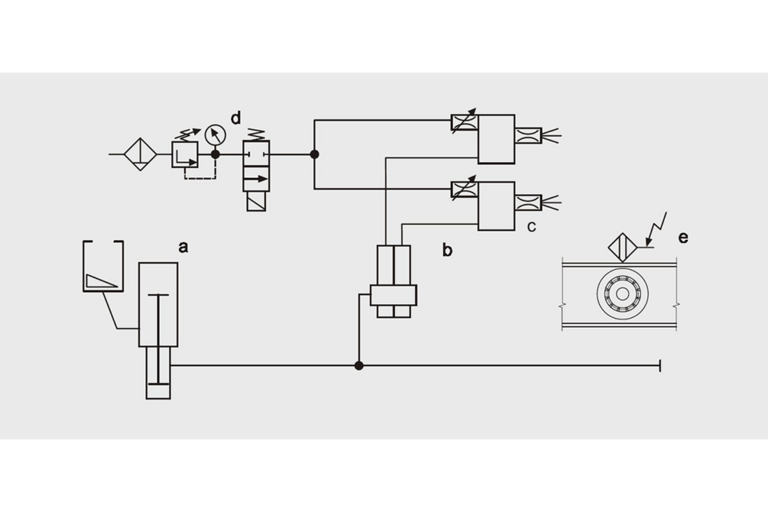

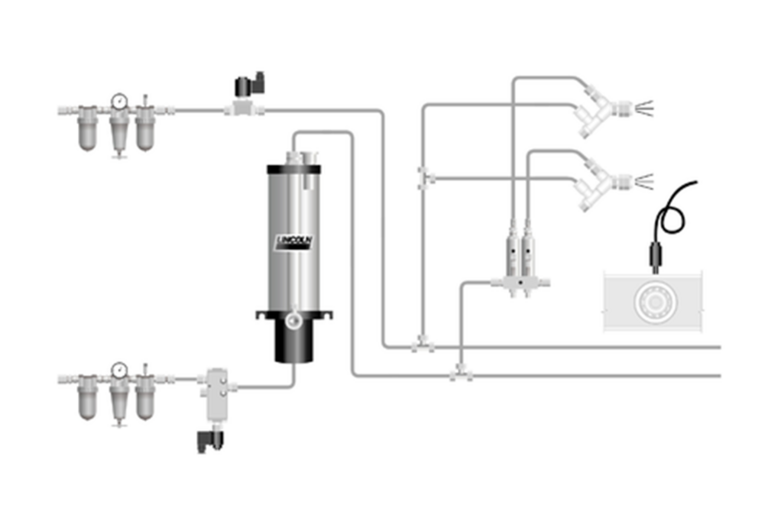

Uljni deo sistema sastoji se od pneumatske jednoklipne pumpe Centro-Matic (a), koja je tlačnim vodom povezana sa blokom dozatora SL (b). Izlazi sa dozatora povezani su sa mešajućim mlaznicama (c). Vazdušni deo sistema čini vazdušna jedinica (d) sa zatvarajućim ventilom, iz koje se vazduh takođe dovodi u mešajuće mlaznice (c). Posebna vazdušna jedinica 3/2 - 1/8" namenjena je za jednoklipnu pumpu Centro-Matic. Položaj mešajućih mlaznica na nosećoj šini podvesnog transportera odgovara rasporedu svih podmazivanih elemenata jedne karike transportera. Za iniciranje ciklusa koristi se beskontaktni senzor (e), koji reaguje na referentne tačke – npr. točkiće ili osovine lanca, odnosno zupce lančanika.
Funkcija:
Kada se beskontaktni senzor aktivira referentnom tačkom lanca transportera, pumpa izvrši jedan hod i dozatori ubacuju u svaku mešajuću mlaznicu prethodno podešenu dozu ulja za podmazivanje. Ulje se mlaznicom nanosi na odgovarajuće mesto podmazivanja. Istovremeno elektromagnetni ventil otvara dovod vazduha do mešajućih mlaznica. Struja vazduha omogućava raspršivanje ulja na kotrljajuće elemente ležajeva.
U zavisnosti od brzine kretanja transportera i dužine lančane karike, bira se vremenska zadrška posle koje se dotok vazduha ponovo zatvara. Kod velikih brzina i kratkih karika dotok vazduha može ostati stalno otvoren. Pojedinačna doza ulja podešava se na svakom dozatoru SL, dok se količina vazduha za svaku mlaznicu reguliše ugrađenim prigušnim ventilom.
Standardni elementi za plošno podmazivanje lanaca uljem:
- a – pumpe: pneumatske jednoklipne za ulje – Centro-Matic P-O sa zapreminom hoda 7,4 cm³ i prenosom pritiska 20:1
- b – dozatori: Centro-Matic SL 42, SL 43
- c – mešajuće mlaznice: R1/8"
- d – vazdušne jedinice:
- vazdušna jedinica 2/2-1/4" (za mešajuće mlaznice)
- vazdušna jedinica 3/2-1/8" (za pumpu Centro-Matic)
- e – dodatne komponente sistema: beskontaktni senzori, razvodni elementi za ulje za podmazivanje (cevovodi, creva, fitinzi, montažni i pričvrsni materijal)
Glavne oblasti primene:
Podmazivanje podvesnih transportera, posebno u farbarama i drugim pogonima gde postoji rizik od zaprljanja ležajeva lepljenjem boje ili drugih korišćenih materijala. Primena centralnog sistema za podmazivanje značajno utiče na pouzdanost i smanjenje kvarova podvesnih transportera, a optimalno doziranje i ciljana aplikacija istovremeno eliminišu rizik od neželjenog zaprljanja obešenih predmeta uljem i zagađenja radne sredine.
