Podmazivanje lanaca kontaktno podmazivanje

Karakteristike:
Ovi sistemi se koriste za podmazivanje svih vrsta standardnih lanaca – čaurnih, valjkastih, kliznih i sl., kao i specijalnih lanaca, naročito lanaca manjih dimenzija i onih koji rade pri većim brzinama. Ulje za podmazivanje se ravnomerno nanosi po celoj površini lanca.

Opis:

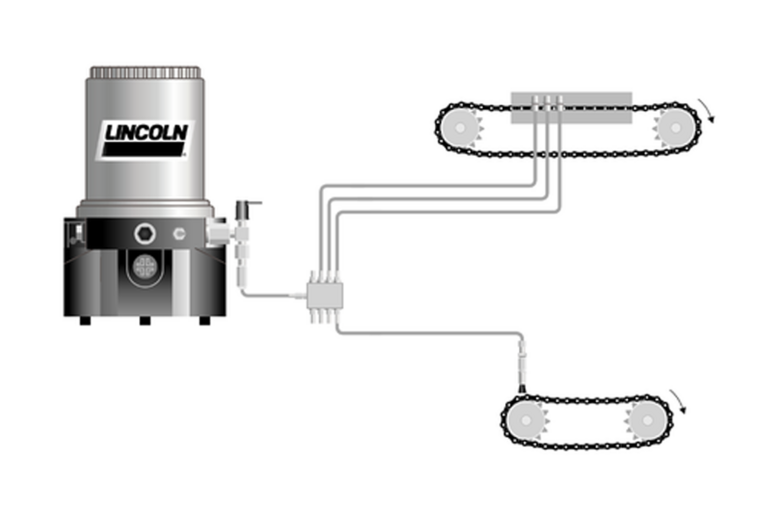

Mazivo ulje se nanosi na površinu lanca pomoću mazivnih blokova (c) ili mazivnih četki (d). Kao izvor mazivnog ulja mogu se koristiti:

  • električne klipne pumpe (a) sa progresivnim razdelnicima (b), ili pulsni izvori kao što su:
    • pumpa PMA
    • sistem Centro-Matic
    • sistem ESILUB
šema kontaktnog podmazivanja lanaca

Sistem Centro-Matic je konstruisan slično kao i kod podmazivanja ležajeva. Kod sistema sa elektromagnetnom pumpom PMA – u zavisnosti od broja primenjenih klipnih elemenata – pumpa PMA direktno stvara 1–4 istovremene doze zapremine 0,03, odnosno 0,06 cm³ po svakom impulsu podmazivanja. Kod sistema ESILUB, doze ulja nastaju u niskopritisnim dozirnim ventilima koje pokreću pritisni impulsi pneumatske pumpe.

Funkcija:
Sistem za podmazivanje se pokreće po potrebi – ručno ili preko tajmera – i tokom određenog vremena, u zavisnosti od izvora ulja, ulje se kontinuirano ili pulsno dovodi u mazivne četke ili blokove, kojima se ravnomerno raspoređuje po površini lanca. Mazivni blok, izrađen od specijalne habanju otporne plastike, dodatno deluje i kao mehanički čistač nečistoća sa površine lanca.

Standardni elementi za plošno podmazivanje lanaca uljem:

  • a – pumpe: električne klipne pumpe P 203, P 301 (QLS 301)
  • b – progresivni razdelnici: SSV, SSVD
  • Pri alternativnoj primeni pulsnih izvora:
    • elektromagnetna pumpa PMA
    • pneumatska jednoklipna pumpa Centro-Matic sa dozatorima SL
    • pneumatska pumpa EOS sa dozirnim ventilima ESILUB
  • c – mazivni blokovi (u zavisnosti od tipa lanca)
  • d – mazivne četke (kvadratne, kružne, rotacione, izrađene od različitih materijala)

Dodatne komponente sistema:

  • razvodni elementi za mazivo (cevovodi, creva, fitinzi, montažni i pričvrsni materijal)

Glavne oblasti primene:

  • Pogonski lanci, naročito manjih dimenzija, izloženi nepovoljnim radnim uslovima, u svim industrijskim oblastima.
