Podmazivanje valjaka lančanog transportera pod pritiskom

Preuzimanja

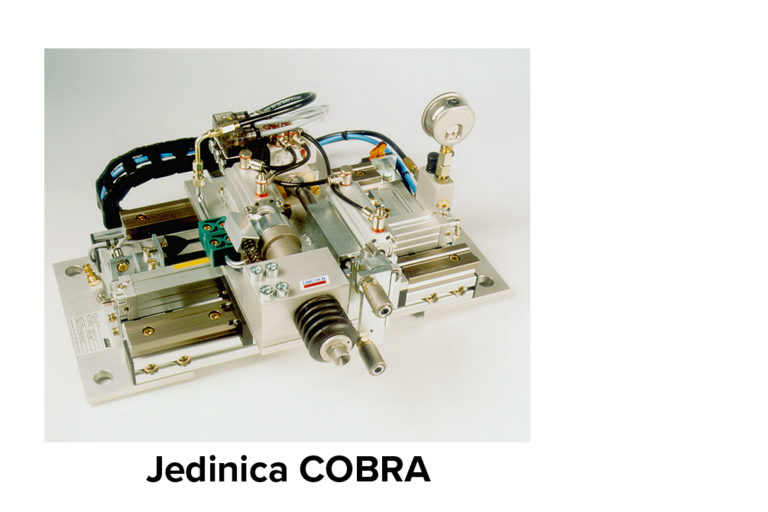

podmazivanje valjaka lančanog transportera pod pritiskom COBRA

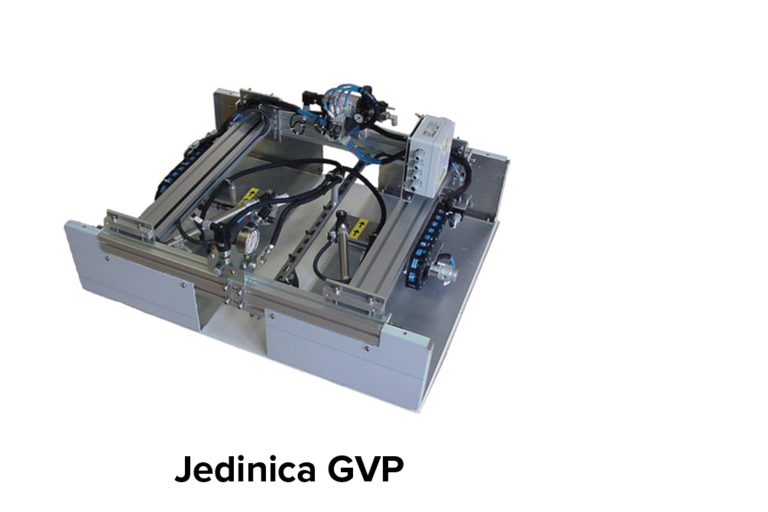

podmazivanje valjaka lančanog transportera pod pritiskom GVP

Karakteristika:
Ova vrsta sistema za podmazivanje označava se kao GIS (Grease Injection Systems) – sistem za ubrizgavanje masti.
Radi se o automatskom sistemu za podmazivanje namenjenom podmazivanju čaura i rolera velikih transportnih lanaca tokom rada, putem maznih glava koje su centralno postavljene u osama osovina (čepova) pojedinačnih karika lanca.

Na raspolaganju su dve slične platforme:

  • COBRA
  • GVP
šema podmazivanje valjaka lančanog transportera pod pritiskom

Opis
Sistem za podmazivanje COBRA/GVP sastoji se od dva automatska sistema za podmazivanje (za levu i desnu stranu lanca) (a), koji se snabdevaju plastičnim ili tečnim mazivom putem buradnog pumpnog sistema (b).
Svaki od automata opremljen je izvlačivom ili pokretnom polugom – nosačem, koji služi za hvatanje rolera ili osovine (čepa) lanca, zatim izvlačivom mazivom glavom i uzdužnim vođicama sa povratnim mehanizmom.

Funkcija:
Sistem senzora prati prolazak karakterističnih tačaka pokretnog lančanog transportera – vodećih rolera i osovina. Na osnovu njihovog signala, nosač se izvlači ili preklapa i hvata roler, odnosno čep lanca, čime platforma uređaja COBRA/GVP počinje da se kreće zajedno sa lancem.
Tokom zajedničkog kretanja, izvlači se maziva glava, koja je tada precizno usmerena prema maznoj glavi postavljenoj u osi čepa lanca. Prilikom izvlačenja, maziva glava se spoji sa maznom glavom i utisne u nju određenu dozu maziva.

Zatim se maziva glava vraća u početni položaj, njena dozirna komora se puni novom količinom maziva, nosač se odvaja od lanca, a platforma jedinice COBRA/GVP završava zajedničko kretanje sa lancem. Povratni mehanizam vraća platformu sa mazivom glavom i nosačem u početni položaj – sve dok ne stigne sledeći signal.

Ako se transporter kreće sporo i dužina jedne karike lanca je dovoljna, podmazivanje svih tačaka se obavlja tokom jednog prolaska lanca. To znači da ceo ciklus mora biti izveden u vremenu kraćem od prolaska jedne karike.
Ako je brzina transportera veća, podmazivanje se vrši na svaku drugu ili treću kariku, tj. tokom 2 ili 3 prolaska lanca.

Preduslov za korišćenje jedinice COBRA/GVP jeste da su mazne glave postavljene u osi čepova lanca.
Buradna pumpa održava stalni pritisak u sistemu, koji je neophodan za punjenje dozirnih komora maznih glava obe COBRA/GVP jedinice.



Standardni elementi sistema za podmazivanje COBRA:


a – jedinice COBRA/GVP:
COBRA 1D, COBRA 3, COBRA 4, GVP
b – pumpe za punjenje:
buradne pumpe Lubrigun, PowerMaster III



Dodatne komponente sistema:

  • razvodne cevi i creva
  • spojni elementi i fitinzi
  • pričvrsni i montažni materijal



Glavne oblasti primene:
Veliki lančani sistemi, kao što su:

  • klatni transporteri u auto-lakirnicama,
  • kašikasti transporteri za rastresite materijale,
    i slični industrijski sistemi.
