Podmazivanje ulje-vazduh DL OV
Ovo je sistem za podmazivanje, namenjen za podmazivanje ležajeva mešavinom ulja i vazduha. Vazduh služi kao transportno sredstvo za kapljice ulja, a istovremeno i kao rashladno sredstvo za odvođenje tehnološke toplote iz prostora ležajeva, kao i za stvaranje blagoga pritiska u prostoru ležaja koji sprečava ulazak prašine u ležajeve.

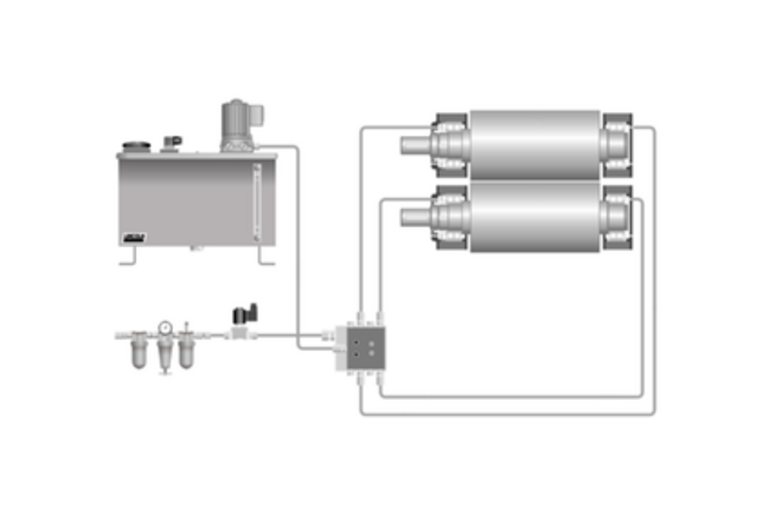

Opis: Uljni deo sistema čini pumpa (a), koja je potisnim kanalom povezana sa mešajućom jedinicom (b) direktno ili preko primarnog progresivnog razvodnika SSV. Pumpa je priključena na spoljašnji rezervoar ulja. Vazdušni deo čini vazdušna jedinica (c) sa zatvarajućim ventilom, iz koje se vazduh dovodi u mešajuću jedinicu. Jedinice DLOV imaju 4, 6, 8 ili 10 sekcija, za povezivanje 4–10 mesta podmazivanja. Mešajuća jedinica se sastoji od progresivnog razvodnika i mešajućeg bloka. Jedinična doza ulja po jednom izlazu i jednom hodu klipa iznosi 0,2 cm³. Na ulazu za vazduh u mešajuću jedinicu ugrađen je prigušni ventil, koji omogućava podešavanje protoka vazduha za celu mešajuću jedinicu. Progresivni razvodnik mešajuće jedinice može biti opremljen beskontaktnim prekidačem za kontrolu funkcije. Deo priključka ka mestima podmazivanja čine creva i brze spojnice.
Funkcija: Ulje dovedeno u mešajuću jedinicu se postepeno, u jediničnim količinama od 0,2 cm³, raspodeljuje u pojedinačne sekcije mešajućeg bloka. Ako se, na primer, u mešajuću jedinicu DLOV 10 dovodi 0,1 l ulja u minuti, to predstavlja 500 doza od po 0,2 cm³ u minuti, odnosno jednu dozu na 1,2 s za svaku sekciju mešajućeg bloka. Ulje pod pritiskom, istisnuto klipom razvodnika, ulazi u mešajuću komoru odgovarajuće sekcije mešajućeg bloka, u koju takođe struji i komprimovani vazduh, koji se u mešajuću jedinicu dovodi preko redukcionog ventila sa filterom i zatvarajućeg elektromagnetnog ventila. Ventil je tokom rada sistema podmazivanja stalno otvoren. Količina vazduha za sva ležišta povezana na jednu mešajuću jedinicu podešava se pomoću prigušnog ventila na ulazu u jedinicu. Ukupan pritisak vazduha se podešava na redukcionom ventilu vazdušne jedinice tako da protok ne podleže oscilacijama pritiska u mreži. Iako je dovod ulja u mešajuću komoru postepen, na ulazu u ležajeve tok smeše ulje–vazduh je već potpuno kontinuiran i homogen. Sistem za podmazivanje može da radi u režimu stalnog rada pumpe ili u režimu cikličnog smenjivanja rada i mirovanja.
Standardni elementi za sistem podmazivanja ulje–vazduh sa postupnim doziranje ulja:
a – pumpe
- električne zupčaste pumpe
- pneumatske pumpe sa jednim hodom za ulje – Centro-Matic P-O sa zapreminom po hodu [cm³] i prenosom pritiska 7,4–20:1; 39,3–20:1
b – mešajuće jedinice
- DLOV, DLOV N

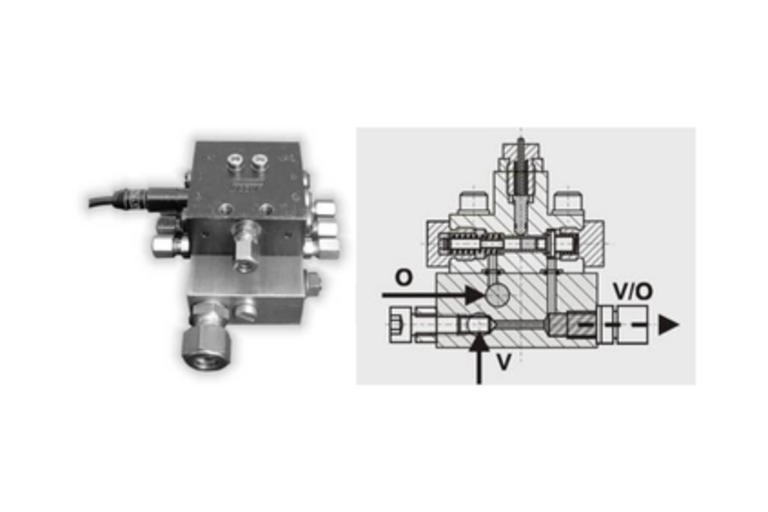

- mešajuća jedinica DLOV-N:
- O – dovod ulja
- V – dovod vazduha
- V/O – izlaz smeše vazduh/ulje
c – vazdušne jedinice
- vazdušna jedinica 2/2–1/4" (za mešajuće jedinice)
Dodatne komponente sistema:
- pribor (manometri, prekidač pritiska)
- razvodna oprema za mazivo (cevi, creva, fitinzi, ankeri i montažni materijal, creva, brze spojnice)
Glavne oblasti primene:
- podmazivanje valjkastih ležišta radnih i oslonih valjaka valjaoničkih stanova,
- vretena brusilica,
- kao i drugih uređaja sa valjkastim ležajevima pri visokim brzinama, gde je neophodno odvođenje toplote i istiskivanje prašine.
