Podmazivanje ulje-vazduh OV-SL i EVDOL-FL
Radi se o sistemu za podmazivanje namenjenom za podmazivanje ležajeva mešavinom ulje-vazduh. Vazduh služi kako transportno sredstvo za kapljice ulja, tako i kao sredstvo za hlađenje, za odvođenje tehnološke toplote iz prostora ležaja, odnosno za stvaranje blagog pritiska u prostoru ležaja koji sprečava prodor prašine u ležajeve. U portfoliju imamo dva tipa pulsnih sistema ulje-vazduh – sistem sa dozatorima OV-SL i sistem OLA.
Opis:

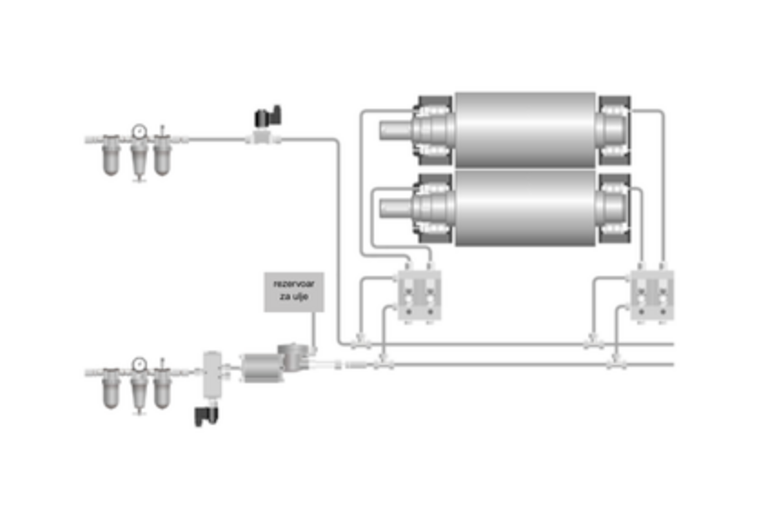

Uljni deo sistema čini pneumatska jednoklipna klipna pumpa Centro-Matic (a), koja je pritisnim vodom povezana sa dozatorima ugrađenim u mešajuće jedinice (b). Pumpa ima sopstveni rezervoar ulja ili je priključena na veći spoljašnji rezervoar. Vazdušni deo čini vazdušna jedinica (c) sa zatvarajućim ventilom, iz koje se vazduh dovodi u mešajuću jedinicu. Dodatna vazdušna jedinica služi za upravljanje jednoklipnom pumpom.
Jedinice OV-SL 43 sastoje se od 1 do 4 sekcije, za povezivanje 1–4 mesta podmazivanja. Svaka sekcija je opremljena jednim dozatorom Centro-Matic SL 43, koji omogućava podešavanje količine ulja u opsegu 0,016–0,131 cm³ po ciklusu. (Postoje i dozatori sa opsegom 0,025–0,5 cm³ po ciklusu.)
Funkcija:
Uljni deo radi u ciklusima – slično kao što je opisano kod Centro-Matic sistema sa jednoklipnom pumpom. Pritisno ulje istisnuto dozatorom ulazi u mešajuću komoru odgovarajuće sekcije OV-SL 43-4. U mešajuću komoru takođe preko prigušnog ventila dolazi sabijen vazduh, koji se u mešajuću jedinicu dovodi preko redukcionog ventila sa filterom i elektromagnetnog zatvarajućeg ventila. Ventil je tokom rada sistema podmazivanja stalno otvoren.
Ukupna količina ulja koja se dovodi do svakog ležaja određena je brojem mazivih ciklusa, tj. ritmom u kome odgovarajući ventil upravlja dovodom vazduha do pumpe Centro-Matic, kao i količinom podešenom na dozatoru. Količina vazduha za ležajeve podešava se pomoću prigušnih ventila za svaku mešajuću komoru posebno, dok se ukupni pritisak vazduha podešava na redukcionom ventilu vazdušne jedinice tako da protok ne zavisi od kolebanja pritiska u mreži.
Iako je dovod ulja u mešajuću komoru pulsni, na ulazu u ležajeve tok mešavine ulje–vazduh je potpuno kontinuiran i homogen. Ovako izveden sistem omogućava izuzetno precizno podešavanje protoka vazduha i količine ulja za svako mesto podmazivanja pojedinačno!
Standardni elementi za sistem podmazivanja ulje–vazduh sa dozatorima OV-SL:
a – pumpe
- pneumatske jednoklipne za ulje – Centro-Matic P-O sa zapreminom klipa [cm³] i pritisnim prenosom 7,4–20:1; 39,3–20:1
b – mešajuće jedinice
- OV-SL 43
c – vazdušne jedinice
- vazdušna jedinica 2/2 – 1/4" (za mešajuće jedinice)
- vazdušna jedinica 3/2 – 1/8" (za pumpu)
Dodatni delovi sistema
- pribor (manometri, prekidač pritiska)
- razvod maziva (cevi, creva, fitinzi, ankeri i montažni materijal, creva, brze spojke)

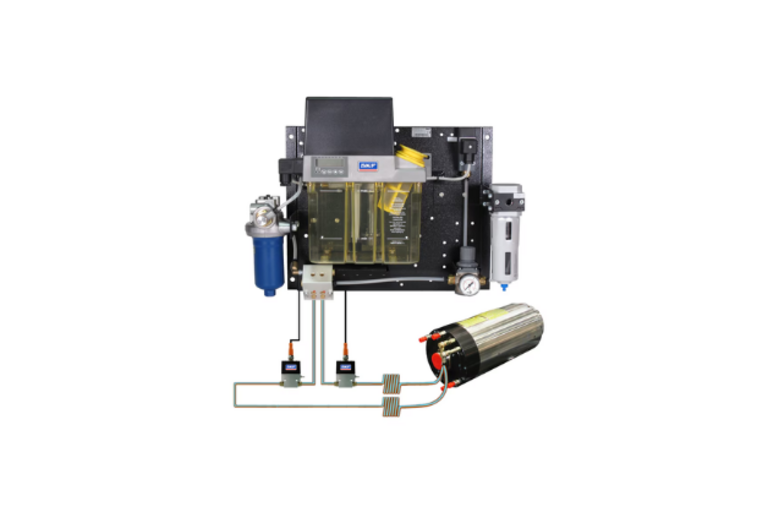

Sistem OLA
Ovaj sistem je zasnovan na jednocevnom sistemu MONOFLEX. Sistem OLA se isporučuje u kompaktnoj formi, sa pojedinačnim komponentama sistema montiranim na montažnoj ploči.
Glavne komponente sistema su:
- pumpa MKU
- mešajuće jedinice serije MV i 161
- pribor (manometri, prekidač pritiska, filteri...)
- razvod maziva (cevi, creva, fitinzi, ankeri i montažni materijal, creva, brze spojke)
Glavne oblasti primene pulsnih sistema ulje–vazduh:
- podmazivanje kotrljajućih ležajeva radnih i potpornih valjaka valjaoničkih postrojenja,
- vretena brusilica i druge opreme smeštene na kotrljajućim ležajevima pri visokim brzinama obrtanja, gde je neophodno odvođenje toplote i sprečavanje prodora prašine.
Iz jedne mešajuće jedinice moguće je povezati ležajeve sa veoma različitim potrebama za mazivom i vazduhom.
