Zonski sistemi
Karakteristika:
U pitanju je visokopritisni sistem za podmazivanje koji radi u ciklusima. Glavni razvod se snabdeva pomoću pumpe za punjenje. Elektromagnetni dvosmerni ventil služi za otvaranje puta između glavnog voda i mesta podmazivanja. Količina maziva koja pri svakom ciklusu dospeva do mesta podmazivanja određuje se prema broju uključivanja beskontaktnog prekidača ugrađenog u progresivni razvodnik. Ovaj sistem je pogodan za mašine, linije i uređaje sa malim, srednjim i velikim brojem mesta za podmazivanje – čak do nekoliko stotina, posebno kada su ta mesta organizovana u grupe koje su međusobno relativno udaljene i kada te grupe zahtevaju različite režime podmazivanja.
Opis:

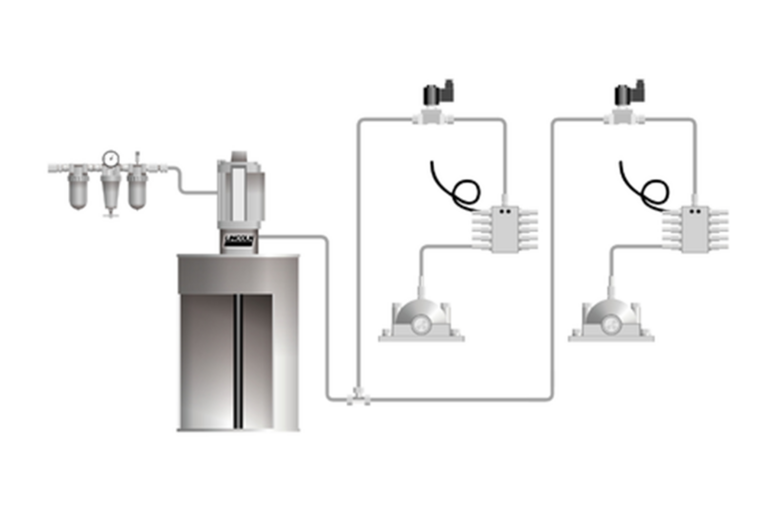

Glavni razvod maziva sastoji se od jedne grane u koju mazivo doprema visokopritisna pumpa (a). Pojedinačni podkrugovi povezani su sa glavnom granom preko elektromagnetnog 2-položajnog, 2-smernog ventila (b). Deo svakog podkruga čini jedan ili više progresivnih razvodnika (c), raspoređenih u dve etape, pri čemu je u svakom podkrugu jedan razvodnik opremljen beskontaktnim prekidačem. Kao izvor pritisnog maziva može se sa prednošću koristiti pneumatska bačvasta pumpa. Ukoliko se koristi pumpa sa električnim pogonom, sistem mora dodatno biti opremljen prekidačem pritiska i rasteretnim ventilom.
Funkcija:
U zavisnosti od potreba pojedinačnih grupa mesta za podmazivanje koje su priključene na jedan 2/2 elektromagnetni ventil, ovaj ventil se otvara u odgovarajućim vremenskim intervalima podmazivanja, čime povezuje dovod maziva iz glavnog voda sa odgovarajućim podkrugom. U zavisnosti od tipa korišćene pumpe, pumpa se uključuje istovremeno sa otvaranjem nekog od ventila (kod električnih pumpi). Ako se koristi pneumatska bačvasta pumpa, ona može biti stalno uključena, pa je glavni razvod stalno pod pritiskom i pumpa se automatski aktivira pri padu pritiska izazvanom otvaranjem nekog od 2/2 ventila. Zatvaranje elektromagnetnog ventila i time prestanak dopremanja maziva u odgovarajući podkrug odvija se na osnovu aktivacije beskontaktnog prekidača na progresivnom razvodniku. Ukupna količina maziva koja se isporučuje u neki od podkrugova zavisi od načina rasporeda progresivnih razvodnika u tom krugu, kao i od jedinčne količine (zbir doziranih količina svih izlaza) razvodnika na kojem se nalazi prekidač, ili od celobrojnog umnoška te količine. Ponekad, naročito u slučaju dužih vremenskih intervala između podmazivanja, glavni razvod je opremljen rasteretnim ventilom koji u međuvremenu između ciklusa otpušta pritisak u glavni razvod u rezervoar.
Standardni elementi za jednolinijski sistem sa elektromagnetnim ventilima:
a - pumpe:
- pneumatske bačvaste – PowerMaster III, Lubrigun
- električne – ZPU 01/02, ZPU 08
b - zatvarajući ventili:
- elektromagnetni ventil 2/2
c - progresivni razvodnici:
- razvodnici SSV, SSV-N, SSVD, SSVD-N
Ostale komponente sistema:
- pribor (manometri, rasteretni ventil 3/2, prekidač pritiska, jedinica za pripremu vazduha)
- razvod maziva (cevi, creva, fitinzi, montažni i ankerski materijal)
