Sistem slobodnog nanošenja maziva
Karakteristika: Radi se o najjednostavnijem nekontaktnom načinu nanošenja plastičnog maziva, koji se može primenjivati isključivo pri horizontalnoj osi okretanja podmazivanog zupčanog prenosa.
Opis:

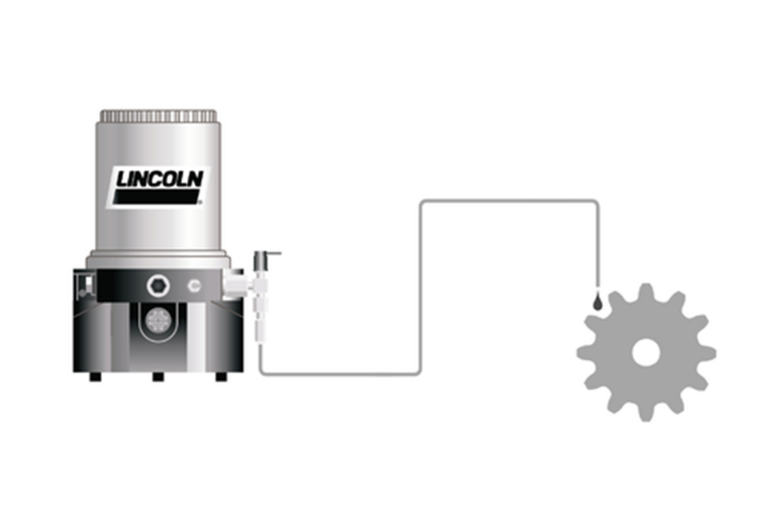

Izvor pritisnog maziva je višelisno električno klipno pumpno postrojenje (a), koje je svojim izlazima povezano direktno ili preko progresivnih razdelnika na cev sa mlaznicama (b), postavljenu iznad zupčanog kola u smeru njegovih zubaca.
Funkcija:
Pumpa uvek tokom određenog vremena potiskuje mazivo u cev postavljenu iznad zupčanog kola, iz koje ono izlazi kroz mlaznice raspoređene duž zubaca podmazivanog zupčanog kola. Delovanjem sopstvene težine mazivo pada na zube, gde se, zahvaljujući zahvatanju s protiklom, postepeno raspoređuje po radnim površinama zubaca.
Standardni elementi za direktno nanošenje maziva:
a – pumpe
- električne pumpe P 203, P 205, P 215
b – mazna cev sa mlaznicama
Dodatne komponente sistema:
- progresivni razdelnici
- razvod maziva (cevi, creva, fitinzi, ankerisni i montažni materijal)
Glavne oblasti primene:
Manje zahtevni, slabije opterećeni zupčani prenosi manje širine, sa malim brojem obrtaja, sa većim brojem međusobno zahvaćenih zupčanika koji rade zajedno, gde bi uvođenje sistema prskanja bilo previše skupo.
