Sistem podmazivanja zupčanika ubrizgavanjem sa električnom pumpom

Karakteristika: Za ove sisteme je karakteristično to što se specijalno, jako lepljivo mazivo nanosi na radne površine zuba pogonskog zupčanika pomoću mlaza vazduha, pri čemu se koriste širokougaone dizne sa spoljašnjim mešanjem maziva i vazduha.

Prema izvoru pritisnog maziva za prskajuće jedinice, prskajući sistemi se mogu podeliti u tri grupe – prskanje:

  • sa električnom pumpom
  • sa buretom i pneumatskom pumpom SAF
  • sa ejektorima

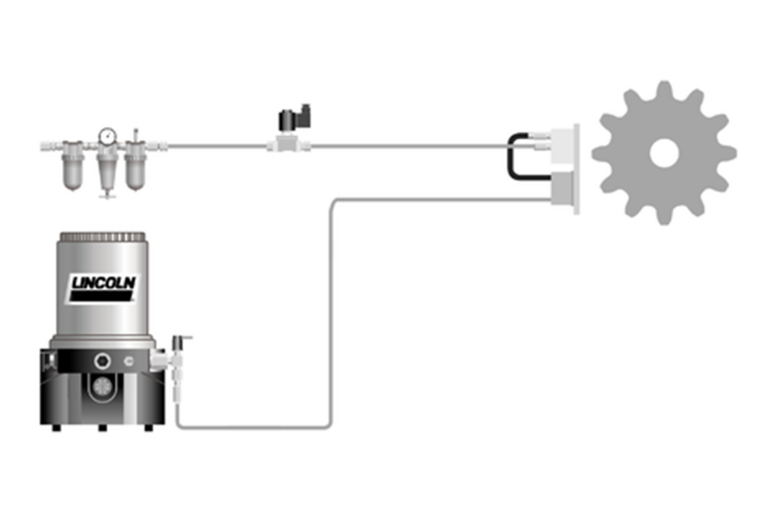

SLIKA DESNO - PRSKANJE SA ELEKTRIČNOM PUMPOM

Šema podmazivanja zupčanika ubrizgavanjem sa električnom pumpom

Opis: Izvor pritisnog maziva je viševodna električna klipna pumpa (a). Prskajuća jedinica (b) se snabdeva mazivom direktno iz izlaza potisnog elementa pumpe. Ako postoji više prskajućih jedinica, svaka je povezana na svoj potisni element. Prskajuća jedinica se sastoji od progresivnog razdelnika sa detektorom klipa i širokougaonih dizni SD. Broj upotrebljenih širokougaonih dizni zavisi od širine ozubljenja. Efektivna širina prskajućeg snopa jedne dizne iznosi 160 mm pri optimalnom rastojanju dizni od mesta udara maziva na bokove zuba. Sistem se može dodatno opremiti preklopnim ventilima za prebacivanje između prskajućih jedinica pri dva smera okretanja, ili pri podmazivanju više zupčanika sa različitim režimima rada. Vazdušni deo čini vazdušna jedinica (c) sa zatvarajućim ventilom, iz koje se vazduh vodi u prskajuću jedinicu.

Funkcija: Sistem radi u ciklusima, tj. smenjuju se radno vreme (pumpa radi) i vreme pauze (pumpa ne radi). Čim se pumpa (a) uključi, potisni element dovodi mazivo. Istovremeno se otvara 2/2 ventil u vazdušnoj jedinici (c). Mazivo koje dolazi od pumpe se u progresivnom razdelniku, koji je deo prskajuće jedinice, ravnomerno raspoređuje u sve SD dizne prskajuće jedinice (b). Detektor klipa, kojim je opremljen progresivni razdelnik, služi za kontrolu funkcije podmazivanja. Mazivo koje ulazi u SD dizne na izlazu se meša sa vazduhom – tzv. spoljašnje formiranje smeše – pomoću koga se mazivo nanosi na bokove zuba. Po isteku radnog vremena pumpa se isključuje, a sa izvesnim kašnjenjem zatvara se i 2/2 ventil u vazdušnoj jedinici. Time se završava jedan ciklus. Ciklusi podmazivanja ponavljaju se tokom celog rada podmazivanog uređaja. Alternativno se mogu koristiti tzv. kontrolisane dizne, koje samostalno upravljaju dovodom vazduha tako da vazduh struji samo u vremenu kada u diznu ulazi mazivo. Upotreba ovih dizni značajno smanjuje potrošnju vazduha.

Standardni elementi za prskanje sa električnom pumpom:
a – pumpe

  • električne pumpe P 203, P 205, P 215

b – prskajuće jedinice

  • sa progresivnim razdelnikom SSV-N (sa kontrolom funkcije) ili SSV (bez kontrole funkcije), 1–5 dizni SD (nekontrolisane) ili SDL (kontrolisane)

c – vazdušne jedinice

  • vazdušna jedinica 2/2-1/8"
  • vazdušna jedinica 2/2-1/4"
  • vazdušna jedinica 2/2-1/2" (u zavisnosti od broja dizni)

Ostali delovi sistema:

  • pribor – 3/2 ventili za prebacivanje između grana
  • razvodi maziva (cevi, creva, fitinzi, ankerisani i montažni materijal)
Sistem podmazivanja zupčanika prskanjem sa SAF pumpom

Glavne oblasti primene: Za zupčaste prenose manjih i srednjih dimenzija sa manjom do srednjom potrebom za mazivom, kao što su kolenaste i vretenaste prese, točkovi i okretni mehanizmi velikih bagera, kuglični mlinovi i rotacione peći u cementarama itd.

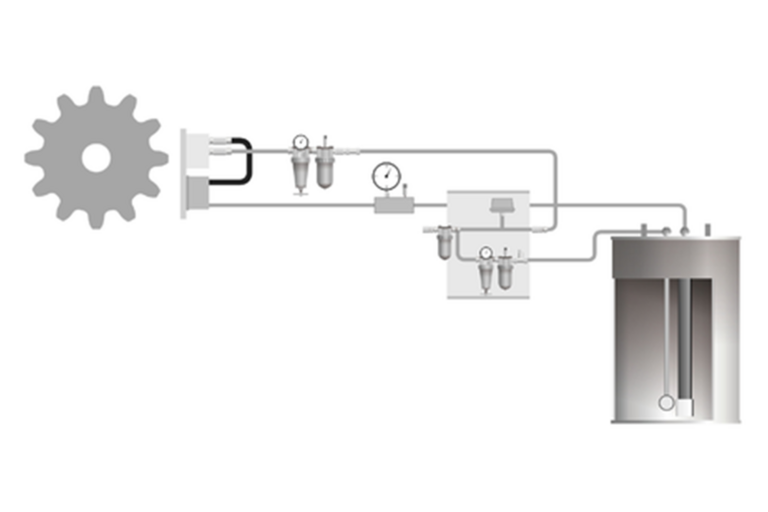

SLIKA DESNO - PRSKANJE SA SAF PUMPOM

Popis:
Izvor pritisnutog maziva je pneumatska buradna pumpa SAF (a) sa jednim ili dva izlaza, za povezivanje jedne ili dve prskajuće jedinice. Prskajuća jedinica (b) sastoji se od progresivnog razvodnika sa detektorom klipa i širokougaonih mlaznica SD. Broj korišćenih širokougaonih mlaznica zavisi od širine zupčastog venca. Efektivna širina prskajućeg snopa jedne mlaznice iznosi 160 mm pri optimalnoj udaljenosti mlaznica od mesta dodira maziva sa bokovima zuba.

Sistem se može dodatno opremiti preklopnim ventilima za prebacivanje prskajućih jedinica pri dva smera obrtanja, ili pri podmazivanju dva zupčanika sa različitim režimima rada. Vazdušni deo čini vazdušna jedinica sa zatvaračkim ventilom (c) za prskajuću jedinicu, i dalje vazdušna jedinica sa 3/2 ventilom za pumpu SAF.

Šema sistem podmazivanja zupčanika prskanjem sa SAF pumpom

Funkcija:
Sistem radi u ciklusima, tj. smenjuju se radno vreme (pumpa radi) i vreme pauze (pumpa ne radi). Tokom radnog vremena pumpa pri pritisku od oko 6 sekundi izvodi pojedinačne hodove, pri čemu pri svakom hodu izbaci jediničnu količinu maziva od 1,1 cm³. Tokom celog radnog vremena otvoren je ventil 2/2 u vazdušnoj jedinici (c).

Mazivo koje dolazi od pumpe se u progresivnom razvodniku, koji je deo prskajuće jedinice, ravnomerno raspodeljuje u sve SD mlaznice prskajuće jedinice (b). Detektor klipa, kojim je opremljen progresivni razvodnik, služi za kontrolu funkcije podmazivanja. Mazivo koje ulazi u SD mlaznicu se na izlazu mlaznice meša sa vazduhom – tzv. spoljno formiranje smeše, pomoću koje se mazivo nanosi na bokove zuba.

Po isteku radnog vremena pumpa se isključuje, a sa određenim zakašnjenjem zatvara se i ventil 2/2 u vazdušnoj jedinici. Time se završava jedan ciklus. Alternativno, mogu se koristiti tzv. kontrolisane mlaznice, koje automatski regulišu dovod vazduha tako da vazduh protiče samo tokom vremena kada u mlaznicu ulazi mazivo. Upotreba ovih mlaznica značajno smanjuje potrošnju vazduha.

Standardni elementi za prskanje sa pumpom SAF:

  • a – pumpe:
    • pneumatska buradna pumpa SAF 1
    • pneumatska buradna pumpa SAF 2
  • b – prskajuće jedinice:
    • sa progresivnim razvodnikom SSV-N (sa nadzorom funkcije), ili SSV (bez nadzora funkcije), 1–5 SD mlaznica (nekontrolisane), ili SDL (kontrolisane)
  • c – vazdušne jedinice:
    • vazdušna jedinica 2/2-1/8"
    • vazdušna jedinica 2/2-1/4"
    • vazdušna jedinica 2/2-1/2" (za mlaznice)
    • vazdušna jedinica 3/2-1/4" (za pumpu)
  • Dodatni delovi sistema:
    • pribor (ventili 3/2 za prebacivanje između prskajućih jedinica ili isključivanje grana)
    • razvod maziva (cevi, creva, fitinzi, pričvršćivači i montažni materijal)
Sistem podmazivanja zupčanika prskanjem sa ejektorima

Glavne oblasti primene: Za jedan ili dva zupčanika sa srednjom ili velikom širinom ozubljenja, sa jednim ili dva smera okretanja – srednje i velike rotacione peći i kuglični mlinovi, okretišta velikih bagera itd.

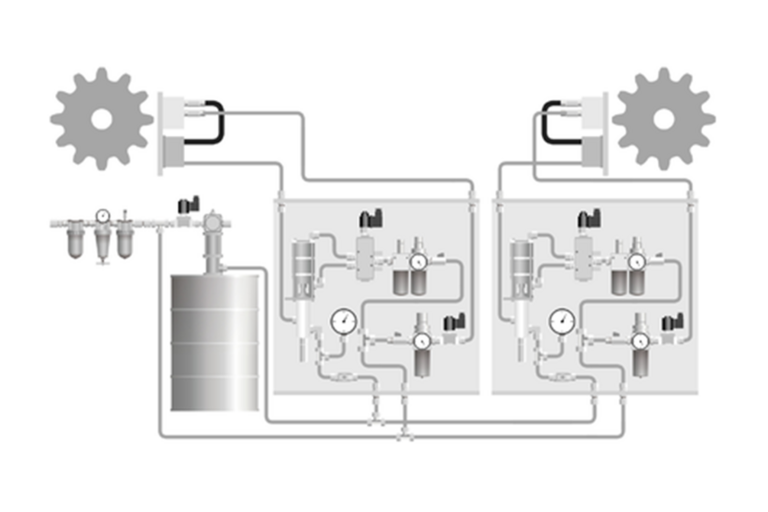

SLIKA DESNO-PRSKANJE SA EJEKTORIMA

Opis:
Sistem se sastoji od pneumatske pumpе za burad (a), koja preko glavnog razvodnika maziva snabdeva EJEKTORE, smeštene u ejektorskim ormarićima (b). Pored EJEKTORA, koji predstavlja jednostepenu pneumatsku pumpu sa mogućnošću podešavanja količine isporučenog maziva bez sopstvenog rezervoara, u ejektorskom ormariću se nalazi i vazdušna jedinica sa zatvarajućim ventilom 2/2 za dizne prskalice i vazdušna jedinica sa ventilom 5/2 ili 3/2 za EJEKTOR. Izlaz maziva iz EJEKTORA povezan je na ulaz progresivnog razvodnika SSV-N, koji je zajedno sa širokopojasnim diziama SD deo prskalice (c). Broj dizni kojima je opremljena prskalica zavisi od širine ozubljenja koje se podmazuje.

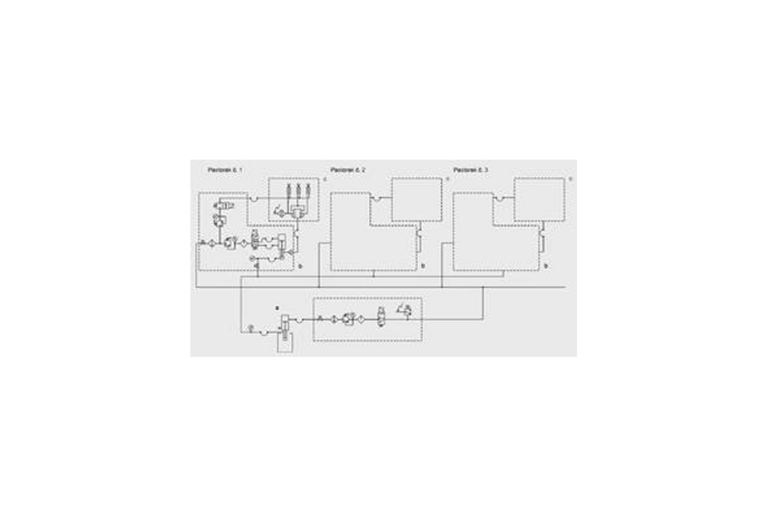

Šema sistem podmazivanja zupčanika prskanjem sa ejektorima

Funkcija:
Pumpa za punjenje održava mazivo u glavnoj grani pod stalnim blagim pritiskom, što obezbeđuje nesmetano punjenje radnih komora EJEKTORA. Jedan ejektorski ormarić namenjen je za podmazivanje uvek jednog zupčanika. Režim podmazivanja podešava se za svaki EJEKTOR pojedinačno. U podešenim intervalima otvara se dovod vazduha u prskalicu, a istovremeno EJEKTOR izvrši jedan radni hod. Količina maziva po jednom hodu je podesiva. Mazivo istisnuto EJEKTOROM se u progresivnom razvodniku, koji je deo prskalice, ravnomerno raspodeljuje u sve SD dizne odgovarajuće prskalice. Detektor klipa, kojim je progresivni razvodnik opremljen, služi za kontrolu funkcije podmazivanja. Mazivo koje ulazi u SD diznu na izlazu se meša sa vazduhom – tzv. spoljašnje formiranje smeše – kojom se mazivo nanosi na bokove zuba. Nakon radnog hoda dovod vazduha ka ejektoru se zatvara. Sa određenim kašnjenjem zatvara se i dovod vazduha ka dizi putem 2/2 ventila. Time se završava jedan ciklus. Ciklusi podmazivanja ponavljaju se tokom celog rada podmazivanog uređaja.

Standardni elementi za prskanje sa EJEKTORIMA:

  • a – pumpe:
    • pneumatske za burad – PowerMaster III, Lubrigun
  • b – ejektorski ormarić:
    • EJEKTORI – 0,74 cm³/hod; 3,30 cm³/hod
    • vazdušne jedinice za dizne – 2/2-1/4"; 2/2-1/2"
    • vazdušne jedinice za EJEKTORE – 3/2-1/8", odnosno 5/2-1/8"
    • pribor (manometri, zaporni ventili, ormarić)
    • razvod maziva (spojnice, cevi, montažni materijal)
  • c – prskalice:
    • sa progresivnim razvodnikom SSV-N (sa kontrolom funkcije) ili SSV (bez kontrole funkcije), 1–5 dizni SD (nekontrolisane) ili SDL (kontrolisane)

Dodatne komponente sistema:

  • razvodi maziva (cevi, creva, spojnice, montažni materijal)

Glavne oblasti primene:
Dominantna oblast primene je svuda gde je potrebno podmazivanje 3 ili više zupčanika, bez obzira da li rade u istom režimu ili ne, sa većom do veoma velikom širinom ozubljenja. Prednost je i u tome što se sistem može postepeno proširivati – na primer prilikom sukcesivnog remonta mlinova ili drugih uređaja, kao i pri postepenom uključivanju novih zupčastih venaca.
