Sistem sa dodatnim zupčanikom za podmazivanje
Radi se o kontaktnom načinu nanošenja maziva pomoću slobodno rotirajućeg zupčanika, koji je u zahvatu sa pogonskim zupčanikom.

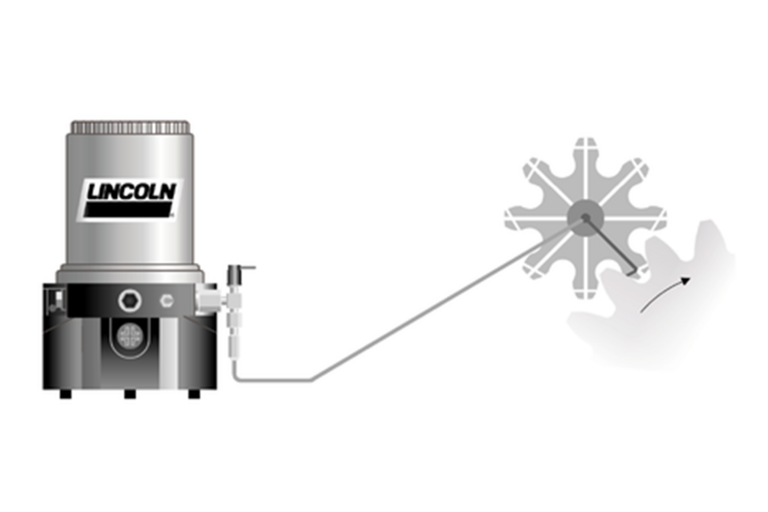

Opis: Izvor pritisnog maziva je električna klipna pumpa (a), koja je direktno povezana na čep mazivog zupčanika (b). Mazivi zupčanik se obično izrađuje od mekog, ali čvrstog materijala, na primer od presovanih i lepljenih ploča od filca ili od plastike. Zupčanik je opremljen bušenim kanalima koji polaze iz centra i izlaze na bokovima zuba. Čep, na kojem se zupčanik slobodno okreće, takođe je opremljen radijalnim kanalom orijentisanim tako da središnji otvor, na koji je priključen dovod maziva, uvek povezuje samo sa kanalima u zubu koji je trenutno u zahvatu.
Funkcija: Pumpa uvek tokom određenog vremenskog perioda dovodi mazivo, koje se preko razvodnog čepa i kanala u zubu mazivog zupčanika potiskuje na bočnu površinu zuba mazivog zupčanika, a zatim se prilikom zahvata sa zubom pogonskog zupčanika prenosi na radne površine njegovih zuba.
Standardni elementi za mazivi zupčanik:
a – pumpe
električne pumpe P 203, P 205, P 215
b – mazivi zupčanik
u skladu sa modulom zuba i širinom ozubljenja konkretnog pogonskog zupčanika
Ostali delovi sistema:
- progresivni razdelnici
- razvodi maziva (cevi, creva, fitinzi, ankerisani i montažni materijal)
Glavne oblasti primene:
Zupčasti prenosi manjih do srednjih širina sa manjim brzinama obrtanja, posebno svuda tamo gde nije dostupno priključenje na komprimovani vazduh.
