Sistem sa klinom za podmazivanje
Mazivi klin je veoma jednostavna, manje skupa, a ujedno i nešto manje efikasna alternativa za podmazivanje otvorenih zupčastih prenosa. Mazivo se dovodi u mazivi klin, koji je postavljen neposredno uz glavnu kružnicu zupčanika. Unutar mazivog klina, koji je širok koliko i zupčanik i ima površinu obrađenu u obliku valjka sa poluprečnikom koji odgovara poluprečniku glavne kružnice podmazivanog zupčanika, nalaze se kanali kroz koje se mazivo ravnomerno dovodi na više mesta po celoj širini. Mazivo koje izlazi iz mazivog klina skida se glavnom ivicom zuba zupčanika i zatim se, prilikom zahvata zuba zupčanika sa gonjenim vencem, raspoređuje po radnoj površini bokova zuba.

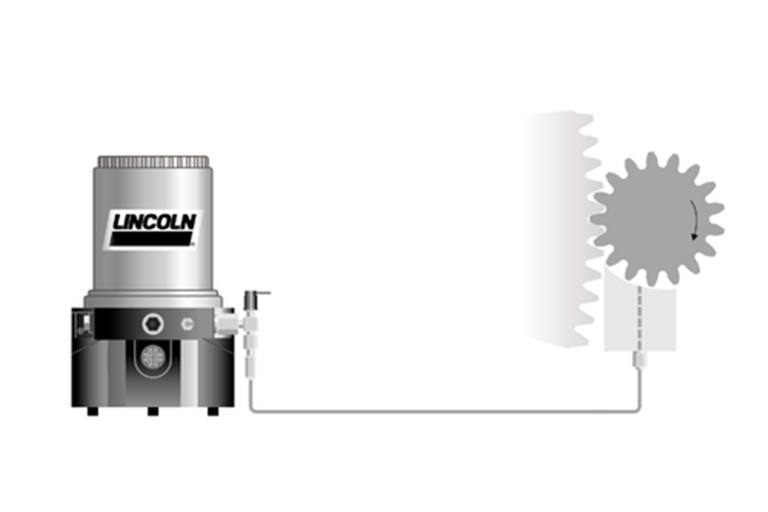

Opis: Izvor pritisnog maziva je električna klipna pumpa (a), koja je direktno ili preko progresivnih razdelnika povezana sa mazivim klinom (b).
Funkcija: Kada je pumpa u radu, mazivo koje pumpa potiskuje vodi se u mazivi klin, koji je postavljen neposredno uz glavnu kružnicu zupčanika. Mazivo koje izlazi iz valjkaste površine klina, koja naleže na zupčanik, skida se zubima zupčanika i pri zahvatu sa gonjenim vencem raspoređuje se po bokovima zuba.
Standardni elementi za mazivi klin:
a – pumpe
električne pumpe P 203, P 205, P 215
b – mazivi klin
Ostali delovi sistema:
- progresivni razdelnici
- razvodi maziva (cevi, creva, fitinzi, ankerisani i montažni materijal)
Glavne oblasti primene:
Manje zahtevni i manje opterećeni prenosnici manjih dimenzija, sa povremenim i isprekidanim radom.
