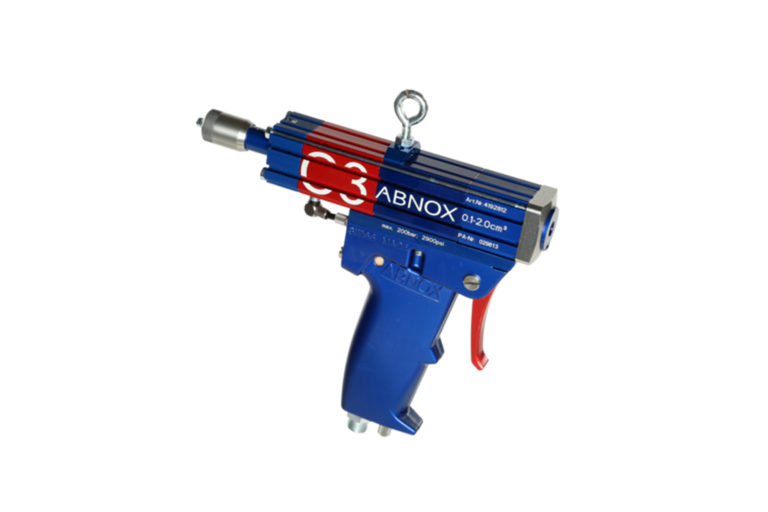

ABNOX dozirni ventili AXDV sa ručkom, kao i verzija sa montažnim blokom, rade po volumetrijskom principu.

Kod ventila za doziranje sa ručkom (modeli PN / HG / SV), pneumatski deo mernog ventila kontroliše se pomoću 5/2 ventila koji se nalazi unutar ručke. Pritiskom na okidač inicira se izbacivanje dozirnog medijuma. Izlazni pritisak zavisi od dovodnog pritiska maziva (medijuma). Pneumatski sistem je odvojen od komore za mast. Tolerancija doziranja održava se na nivou višem od ±2% u srednjem opsegu zapremine doze.

Ergonomski dizajn ručke sa okidačem za doziranje omogućava praktičan i jednostavan rad. Skupa maziva se tako mogu nanositi ručno, precizno i čisto.

Dozirni ventil AXDV dostupan je u 4 veličine:
  • C1 – 1…20 mm³
  • C2 – 10…200 mm³
  • C3 – 0.1…2.0 cm³
  • C4 – 1.0…6.0 cm³
Dostupne su tri različite ručke:
  • Ručka PN: C1 i C2
  • Ručka HG: C3 i C4
  • Ručka SV: C3 i C4
Tehnički podaci:
  • Ulazni pritisak: 20…200 bara
  • Pneumatski radni pritisak: 5…7 bara
  • Priključak za medij: M8x1, 1/8“ ili 1/4“
  • Priključak za komprimovani vazduh: crevo prečnika 4 mm
