Ovaj sistem je namenjen doziranju masti, ulja ili drugih nekorozivnih tečnosti. Količine koje se doziraju mogu biti od nekoliko desetina mililitara do nekoliko litara.

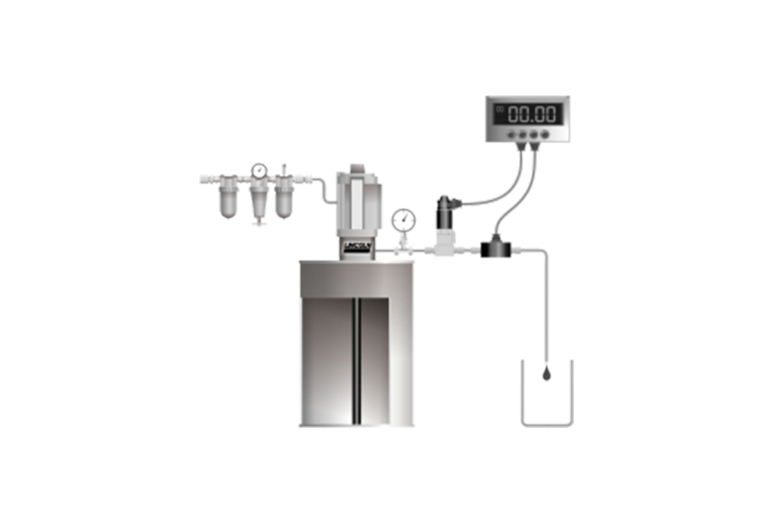

Sistem se sastoji od pneumatske pumpe za bure, na čijem ulazu se nalazi jedinica za pripremu vazduha sa elektromagnetnim ventilom. Na izlazu pumpe postavljen je filter, manometar, elektromagnetni ventil 2/2 i elektronski merač protoka.

Upravljački deo sistema obezbeđuje autonomna upravljačka jedinica HMC sa vizuelnim prikazom, na kojoj je moguće podesiti do 999 unapred definisanih veličina doza.

Sistem se može dopuniti:

  • navijačem za crevo,
  • bežičnim daljinskim upravljačem za iniciranje izdavanja doze,
  • dozirnim pištoljem ili posebno izrađenim aplikacionim nastavkom.

Na zahtev kupca, na upravljačkoj jedinici HMC mogu se programirati dodatne funkcije, kao što su:

  • slanje podataka u nadređeni upravljački sistem putem GSM-a,
  • doziranje na više radnih mesta istovremeno, upravljano jednim sistemom,
  • rad sa QR čitačem,
  • automatsko popunjavanje izveštaja o doziranim količinama i njihovo slanje na definisanu e-mail adresu,
  • i druge funkcije.

Funkcija:

Pneumatska pumpa za bure održava nadzorni pritisak u sistemu.
Operater izabere željenu dozu iz unapred podešenih vrednosti i pokrene doziranje — bilo softverskim tasterom na upravljačkoj jedinici, bilo daljinskim upravljačem.

Tada se otvara elektromagnetni ventil 2/2, a mazivo počinje da protiče kroz elektronski merač protoka. Merač protoka emituje impulse ka upravljačkoj jedinici HMC, gde se na ekranu prikazuje trenutno isporučena količina.

Kada broj impulsa dostigne vrednost koja odgovara zadatoj dozi, elektromagnetni ventil 2/2 se zatvara, čime se ciklus doziranja završava.

Standardni elementi sistema DOS-HMC

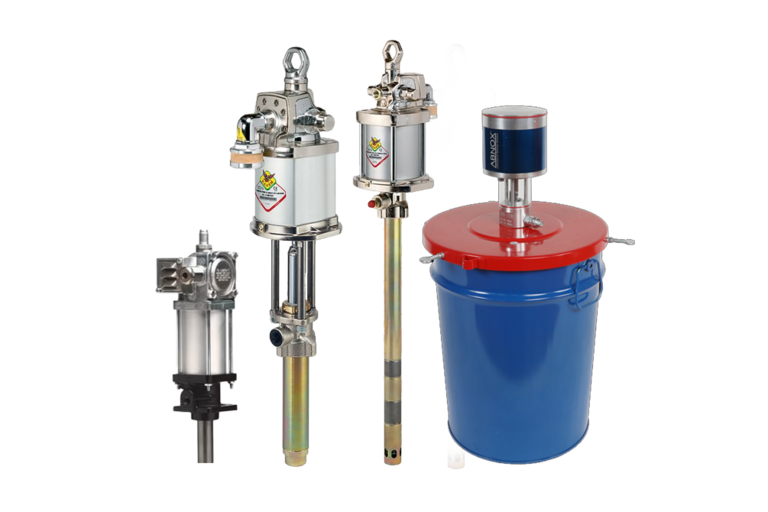

Pumpe:

  • Pneumatske pumpe za bure SKF/LINCOLN – serija LUBRIGUN
  • Pneumatske pumpe za bure ABNOX – serije AXEP i AXFP
  • Pneumatske pumpe za bure RAASM – serije 1200 i 1500

Specijalne komponente sistema DOS-HMC:

  • Elektronski merač protoka sa elektromagnetnim ventilom 2/2
  • Upravljačka jedinica HMC

Ostali delovi sistema:

  • Dodatna oprema
  • Manometar
  • Filter
  • Jedinica za pripremu vazduha
  • Navijač za crevo
  • Daljinski upravljač
  • QR čitač
  • Razvod maziva (cevi, creva, fitinzi, pričvrsni i montažni materijal)
Glavne oblasti primene:

Sistem je namenjen za punjenje većih količina maziva ili drugih medijuma u jedno mesto, uz česte potrebe za promenom doze.
Njegova upotreba je naročito pogodna u slučajevima kada je potrebno da proces doziranja bude praćen i dokumentovan podacima, izveštajima i protokolima.

Tipičan primer primene ovog sistema je punjenje kućišta ležajeva železničkih osovina mašću.
