Sistem dozirnih ventila sa kontrolom zapremine

Preuzimanja

Švajcarska kompanija ABNOX je jedan od vodećih svetskih proizvođača i dobavljača komponenti i sistema za doziranje maziva.

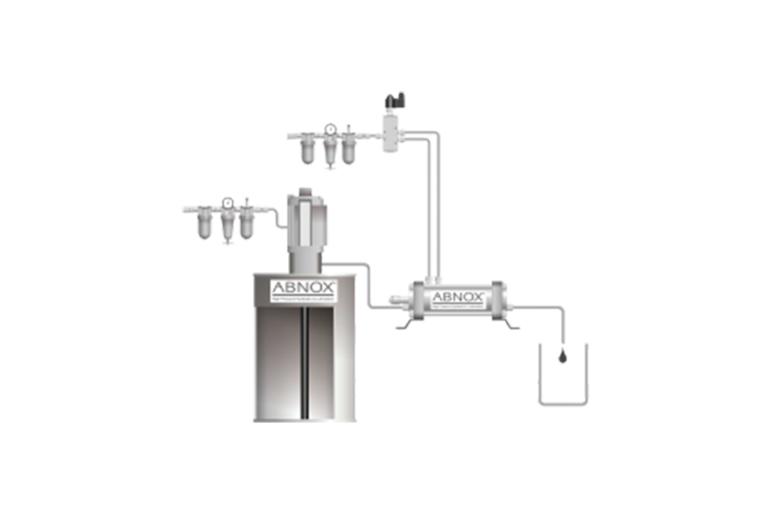

Sistem doziranja se sastoji od pneumatske pumpe za bure, na čijem se ulazu nalazi jedinica za pripremu vazduha sa elektromagnetnim ventilom. Na izlazu pumpe se obično nalazi manometar ili dodatna oprema poput odvajača mehurića i sl.

Mazivo se vodi kroz glavni razvod do jednog ili više radnih mesta za doziranje. Ako postoje značajne razlike u dužini dovodnih vodova između radnih mesta, preporučuje se postavljanje regulacionog ventila na ulazu svakog radnog mesta, kako bi se omogućilo podešavanje pritiska ulaznog maziva za svako radno mesto pojedinačno.

Na svakom radnom mestu dovod maziva se povezuje sa potrebnim brojem ABNOX dozirnih ventila, koji se takođe napajaju komprimovanim vazduhom. Dozirano mazivo se obično sprovodi iz ventila u specijalno izrađen proizvod koji ga nanosi na odgovarajući deo.

Pokretanje doziranja se vrši:

Ručnim putem – kada se koriste ručni dozirni ventili, doziranje se pokreće pomoću:

  • pneumatskog ventila sa ručnim upravljanjem (dugme, ručica, nožni prekidač, „pečurka“ itd.)

Automatski – elektronskim senzorom koji detektuje umetanje predmeta u ležište, pri čemu doziranje kontroliše jedinstveni upravljački sistem.

Funkcija sistema

Pneumatska pumpa za bure održava nadzorni pritisak u ABNOX sistemu doziranja.
Čim se pojavi zahtev za izdavanje doze, operater pokreće proces na jedan od gore navedenih načina.
Dozirni ventil (ili više njih) izdaje tačno određenu količinu maziva, nakon čega se dozirni ciklus završava.

Standardni elementi sistema sa ABNOX dozirnim ventilima

Pumpe

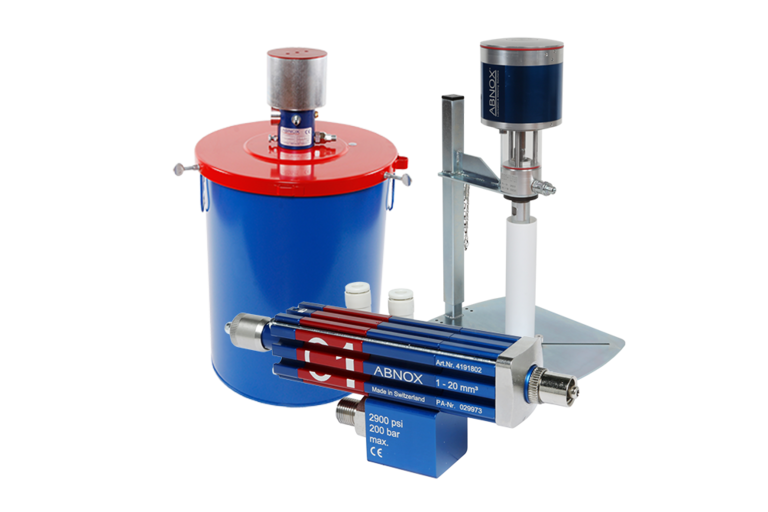

  • Pneumatske pumpe za bure ABNOX – Easy Lub serije: AXEP, AXKP, AXFP

ABNOX dozirni ventili

  • AXDV-C1 (1–20 mm³)
  • AXDV-C2 (10–200 mm³)
  • AXDV-C3 (0,1–2 cm³)
  • AXDV-C4 (1–6 cm³)
    (stacionarni / ručno aktivirani – izvedbe PN, HG, SV)
  • Serija dozirnih ventila 419:
    2–26 cm³, 5–54 cm³, 10–133 cm³, 30–500 cm³
  • Dodatna oprema ventila: elektronski senzor funkcije, produžeci izlaza

Ostale komponente sistema

  • dodatna oprema (manometar, jedinica za pripremu vazduha itd.)
  • razvod maziva (cevi, creva, fitinzi, materijal za montažu i pričvršćivanje)
Glavne oblasti primene ABNOX sistema doziranja

Radna mesta za montažu, pre svega u automobilskoj industriji i industriji montažnih sklopova, gde se u serijskoj proizvodnji precizno definisane količine maziva nanose na tačno određene pozicije komponenti.

Ovaj sistem je posebno pogodan za primene koje zahtevaju visoku frekvenciju doziranja i gde se količina doze ne menja često.

Prikazane informacije odnose se na sisteme sa najčešće korišćenim dozirnim ventilima. Dostupni su i specijalni tipovi ventila, npr.

  • AXDV A1/A3 – sa kontinuiranim dozirnim tokom
  • AXDV-P1 – sa integrisanim ventilom za iniciranje, namenjen za beskontaktno nanošenje.
