Energetski lanci za rotaciona kretanja

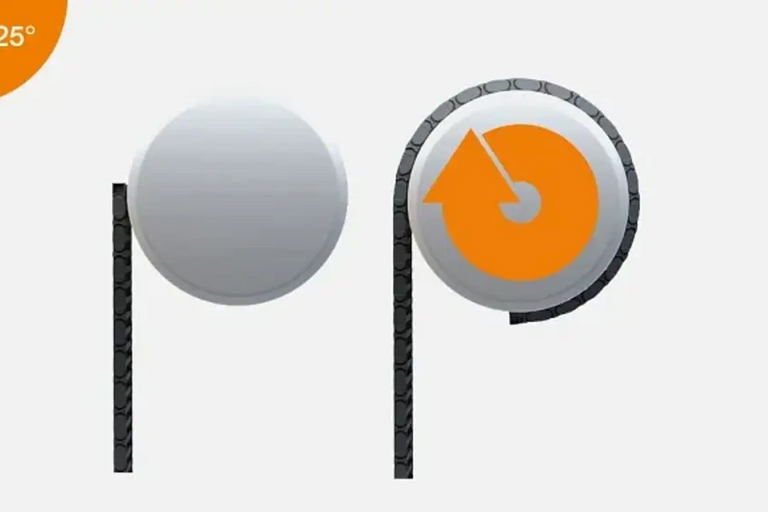

Za jednostavne i spore rotacione pokrete, do 225°, nije potreban specijalan lanac za kablove. Ovi pokreti se mogu ostvariti uvođenjem standardnog lanca sa linearnim kretanjem, koji je dostupan direktno iz kataloga. Nije potreban obrnut radijus savijanja, što čini ovo rešenje jednim od najefikasnijih sa aspekta troškova.

Tipične primene:
opšta konstrukcija mašina i opreme, proizvodne linije, sistemi za manipulaciju materijalom, alatne mašine.

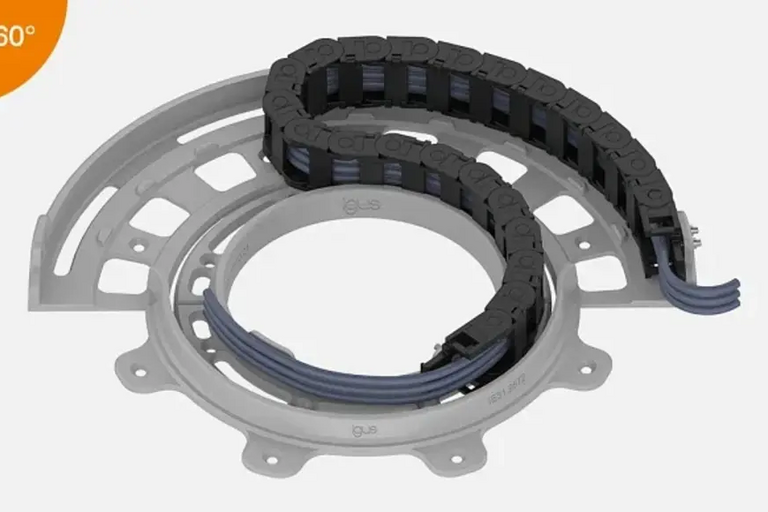

PRM sistem je kompaktno rotaciono rešenje za energetsko napajanje, sa plastičnom vođicom, idealno za primene kao što su merna oprema, mali sistemi za manipulaciju ili sistemi sa kamerama. Ne zahteva klizne kontakte i obezbeđuje zaštitu od korozije, što ga čini pouzdanim i dugotrajnim rešenjem.
Tehničke specifikacije:
» Maksimalni ugao rotacije: 360°
» Spoljašnji prečnik: između 200 mm i 500 mm

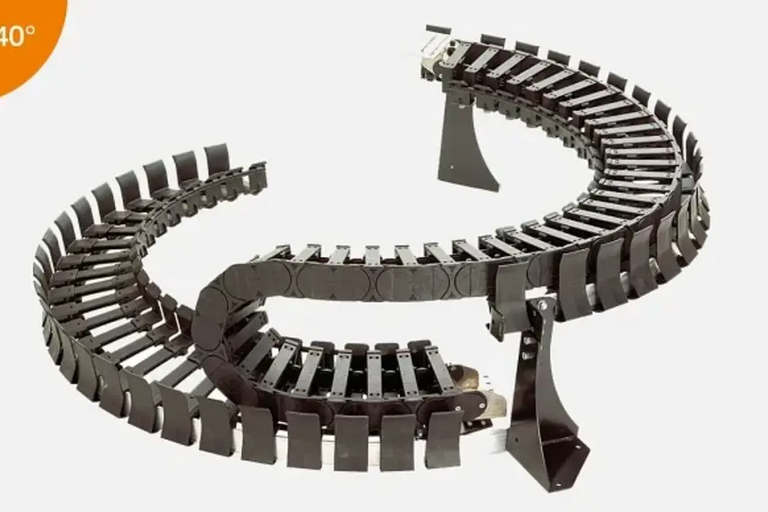

Robusna konstrukcija, idealna za visoka dodatna opterećenja, uz glatko funkcionisanje i optimizovanu masu. Omogućava brzine rotacije do 1 m/s, pa čak i više. Kružni ili spiralni pokreti do 360° dostupni su sa igus lagera (do 400° na zahtev).
Unutrašnji dizajn je glatak, štiti kablove i omogućava otvaranje poprečnih prečki kako na unutrašnjem, tako i na spoljašnjem radijusu.

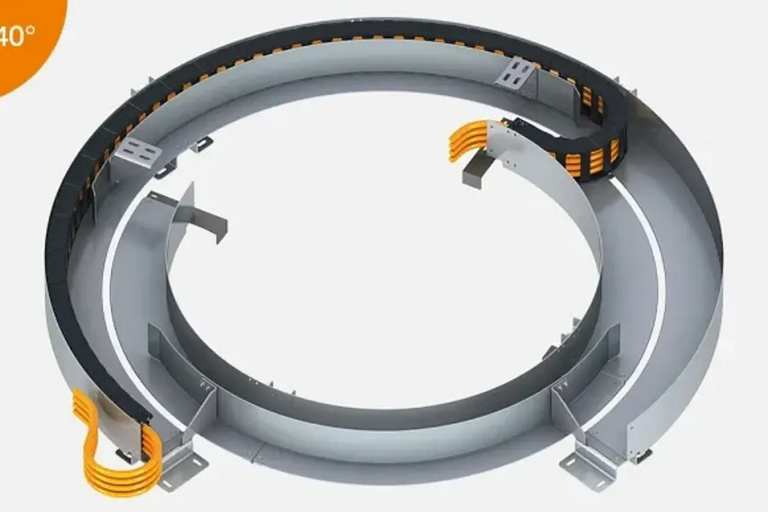

Ovi sistemi su projektovani za upotrebu u rotacionim modulima, što ih čini idealnim za statične primene sa ograničenim prostorom. U zavisnosti od konfiguracije, omogućavaju uglove rotacije do 400° i brzine rotacije do 180°/s.
Modularna konstrukcija obuhvata standardizovane tipove stezanja, integrisano rasterećenje kabla od zatezanja i sigurno vođenje kablova unutar zaštitnog kanala.

Tipične primene:
konstrukcija mašina i postrojenja, proizvodne linije i sistemi za manipulaciju materijalom, industrijski roboti, medicinska tehnologija, vetroelektrane, zabavni parkovi i satelitski teleskopi.

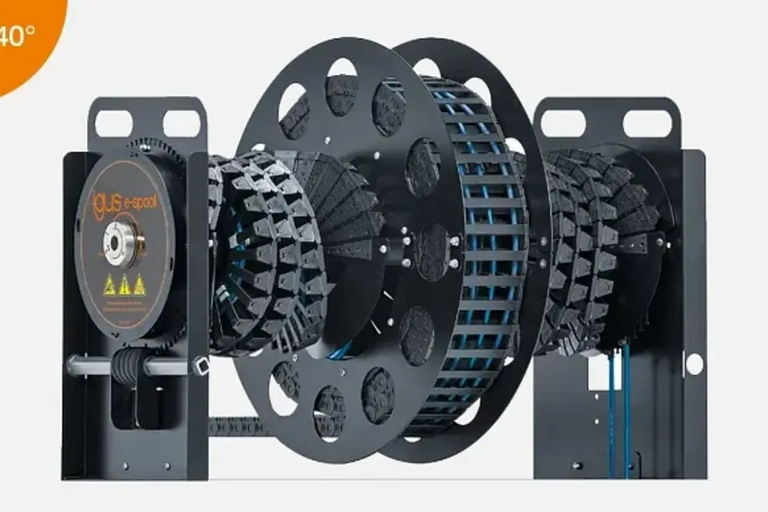

Za razliku od klasičnog kablovskog bubnja, e-spool® sistem je jedino rešenje koje omogućava istovremeni prenos energije, podataka, komprimovanog vazduha i fluida – sve u jednom kompaktnom sistemu. Omogućava kombinovanje više medija u integrisanom rešenju, bez potrebe za kliznim prstenom.

Zahvaljujući konstrukciji sa opružnim mehanizmom, štedi prostor i omogućava brzu montažu, kao i naknadnu zamenu kablova. Omogućava dužine izvlačenja od 2 do 14 metara, brzine odmotavanja do 1 m/s i štiti kablove eliminisanjem zateznih sila. Sistem je fleksibilan za upotrebu, sa mogućnošću napajanja iz bilo kog pravca.

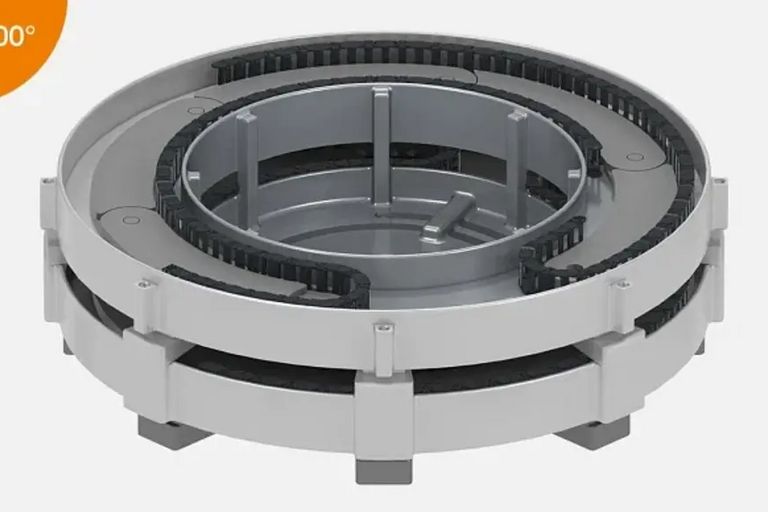

U jednom nivou omogućeni su uglovi rotacije do 540°, dok se uz modul za višestruku rotaciju mogu ostvariti rotacije od 900° ili više. Ova rešenja omogućavaju maksimalnu rotaciju u izuzetno ograničenom prostoru za ugradnju, uz brzine do 360°/s.

U poređenju sa statičnim vođicama, sistemi su lakši i kompaktniji, sa manjim silama pomeranja i produženim vekom trajanja. Modularna konstrukcija obuhvata standardizovane opcije montaže, dok integrisani sistem rasterećenja od zatezanja obezbeđuje sigurno vođenje kablova direktno unutar vođice.

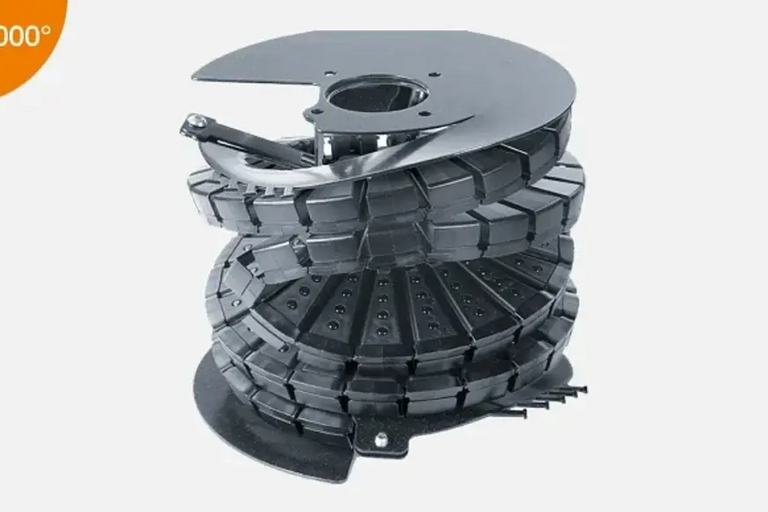

Efikasni rotacioni pokreti u izuzetno malom prostoru – do 20 puta oko sopstvene ose.

Ovo je kompaktno, modularno i isplativo rešenje, idealno za rotacione pokrete sa minimalnim habanjem i održavanjem. Omogućava sigurno vođenje električnih, optičkih i pneumatskih kablova u jednom sistemu.
Obezbeđuje rotacije veće od 7.000° u horizontalnoj ravni i do 3.000° pri vertikalnoj montaži, uz brzine do 180°/s.

Izuzetno tanak dizajn omogućava ugradnju u najuže prostore, dok se dužina trake može prilagoditi u zavisnosti od primene. Sistem se lako montira u bilo kom položaju: horizontalno, vertikalno ili obrnuto.

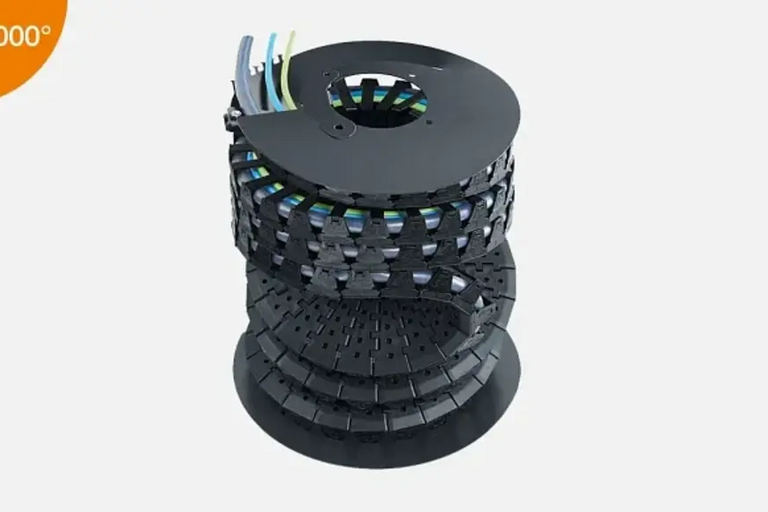

Robusno rešenje za zahtevne rotacione pokrete.

Twisterband HD zamenjuje klasične trake čvrstom vijak/kuka vezom između karika energetskog lanca, čime se obezbeđuje stabilno i dugotrajno vođenje kablova u aplikacijama sa kontinuiranim rotacionim pokretima. Sistem omogućava integraciju električnih kablova, optičkih vlakana i pneumatskih vodova u jednom kompaktnom rešenju.

Definisani graničnici radijusa savijanja štite kablove i obezbeđuju pouzdan rad. Sistem izdržava brzine rotacije do 180°/s i temperature od 0 °C do +80 °C, što ga čini pogodnim i za spoljašnje primene.

Tipične primene:
obradne glave na alatnim mašinama, rotacioni stolovi, šesta osa industrijskih robota i zamena sistema sa kliznim prstenovima.
