Bus kablovi

Miloš Peskarević

Menadžer prodaje

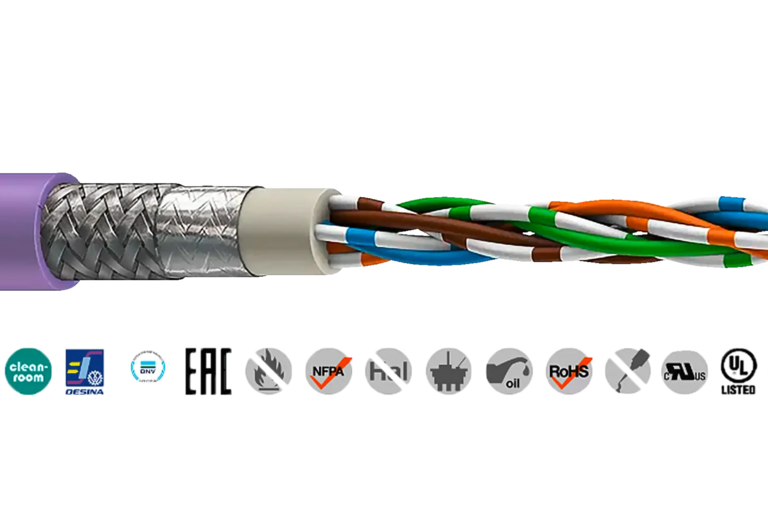

bus kabl sa ljubičastim omotačem sa prikazom strukture kabla sve do pojedinačnih upredenih žica sa zaštitnim omotačima

Sofisticirano bus rešenje za brzi prenos podataka

Kako se automatizacija razvijala poslednjih godina, zahtevi za prenos podataka su sve veći. Ranije su za jednostavne 1:1 veze između senzora i evaluacione jedinice korišćeni obični data kablovi. Danas ih postepeno zamenjuju bus sistemi, koji omogućavaju bržu i složeniju komunikaciju unutar sistema.

Bus sistemi zahtevaju posebne kablove dizajnirane za digitalni prenos sa strmim ivicama signala. To su specijalni data kablovi prilagođeni zahtevima konkretnog bus sistema – od boje i preseka žila do kapacitivnih i induktivnih svojstava koja obezbeđuju odgovarajući talasni otpor.

Ovi kablovi su osnova za poznate bus sisteme poput Profibus, Profinet i CAN bus, ali i USB i CC-Link, omogućavajući pouzdan i kontinuiran prenos podataka.

više informacija

Prednosti BUS kablova

Kompatibilni sa popularnim industrijskim protokolima
Optimizovana konstrukcija za dinamičke primene (uvijanje, mali radijusi krivina)
Stabilne performanse pri velikim brzinama i ubrzanjima
Spoljnji omotač od PVC-a, PUR-a, iguPUR-a ili TPE-a za svako okruženje
Pouzdan digitalni prenos sa visokom EMC zaštitom
Kontrolisana karakteristična impedanca za preciznu komunikaciju
Testirana rešenja za dugotrajnu upotrebu u energetskim lancima

Bus kablovi kompatibilni sa svim uobičajenim industrijskim sistemima

Bus kablovi su dostupni za sve poznate industrijske sisteme, kao što su Profibus, Interbus, Profinet, Ethernet, CAN-Bus, DeviceNet, ASi i CC-Link. U zavisnosti od serije kablova, mogu se koristiti u aplikacijama sa uvijanjem, ekstremnim klimatskim uslovima, malim radijusima krivina ili velikim dužinama – čak i pri visokim brzinama i ubrzanju.

Projektovani su za radijuse krivina do 7,5×d i dostupni su sa spoljnim omotačem od PVC-a, iguPUR-a, PUR-a ili TPE-a, u zavisnosti od zahteva aplikacije.

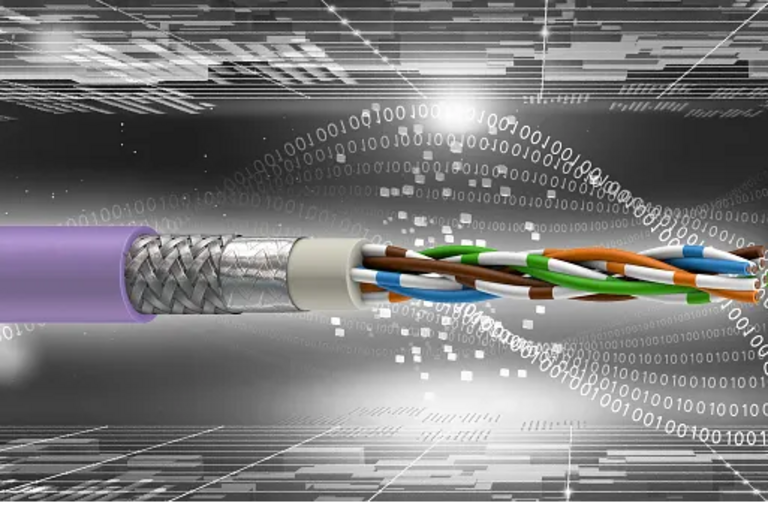

bus kabl sa prikazanom strukturom kabla eternet kabl ljubičaste boje sa šarenim upletenim žicama i metalnim pletenim širmom pozadina siva sa gradijantima binarni brojevi u talasima

ethernet

Standard priznat u automatizaciji

Postoji mnogo bus sistema zasnovanih na Ethernetu, uključujući Profinet, CC-Link IE, EtherCat i Sercos. Svi se baziraju na arhitekturi koja se već dugi niz godina koristi u IT-u, na serverima i PC-ima.

Ethernet se klasifikuje po kategorijama (CAT5, CAT5e, CAT6A, CAT7), koje definišu podržane frekvencije i količine podataka – od 100 Mbit/s do 10 Gbit/s. Kablovi sadrže dva ili četiri para provodnika, sa pojedinačnim oklopom parova ili celokupnim oklopom, u zavisnosti od zahteva aplikacije.

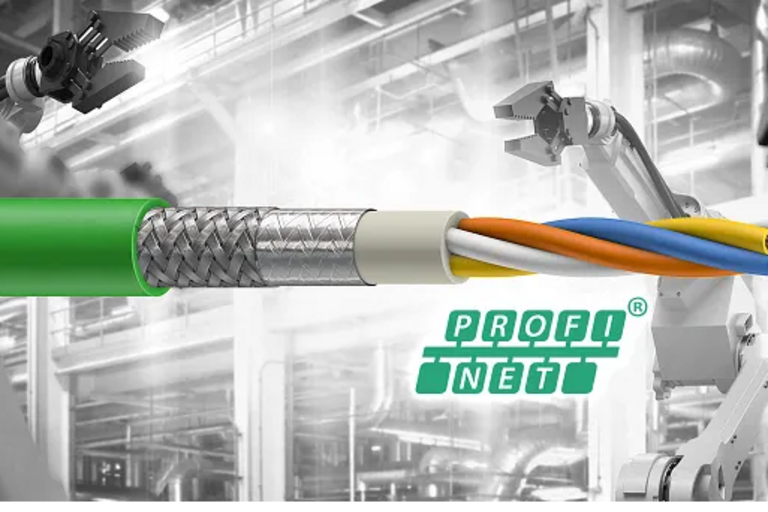

profinet

Pouzdano rešenje za industrijsku automatizaciju

Profinet je jedan od najčešće korišćenih BUS kablova u industriji, zahvaljujući mogućnosti prenosa u realnom vremenu i modularnoj strukturi, što ga čini pogodnim za širok spektar primena.

Nudimo devet različitih mehaničkih varijanti Profinet kablova – od modela sa PVC ili PUR omotačem do kablova za specijalne primene sa uvijanjem ili visokim mehaničkim opterećenjem. Profinet je deo porodice Industrial Ethernet, zajedno sa Sercos, EtherCat i CC-Link IE. igus je član organizacije korisnika Profinet i poštuje sve tržišne standarde.

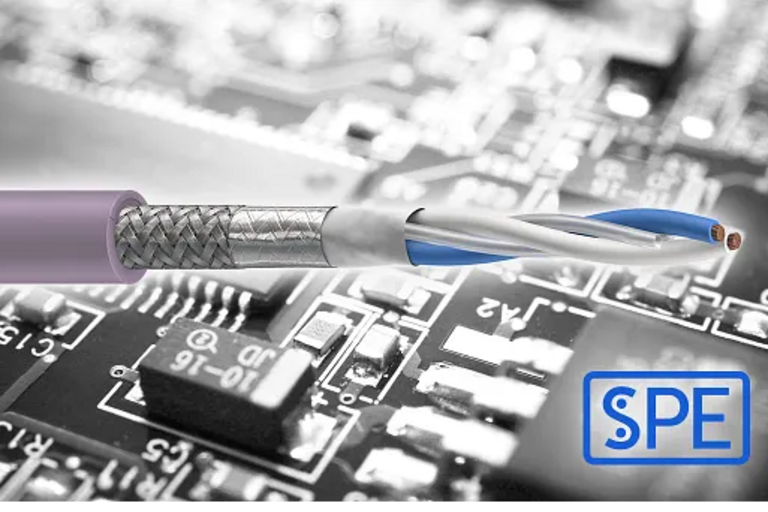

Single Pair Ethernet kabl ljubičast boje sa jednom parom upletenih žila i oklopom, prikazan na elektronskoj ploči, SPE tehnologija

spe

Single Pair Ethernet – najnovija generacija bus tehnologije

Single Pair Ethernet (SPE) je najnovija tehnologija iz porodice bus sistema, lansirana 2019. godine i brzo osvaja tržište. Ova inovacija otvara nove mogućnosti za brzo rastuće IIoT (Industrial Internet of Things) aplikacije.

Glavna karakteristika SPE je kabl sa samo jednom parom provodnika, koji i dalje omogućava prenos signala CAT5e. U saradnji sa SPE asocijacijom, kontinuirano radimo na razvoju i standardizaciji ove tehnologije. Ovaj tehnološki korak posebno je značajan za primene sa ograničenim prostorom za instalaciju.

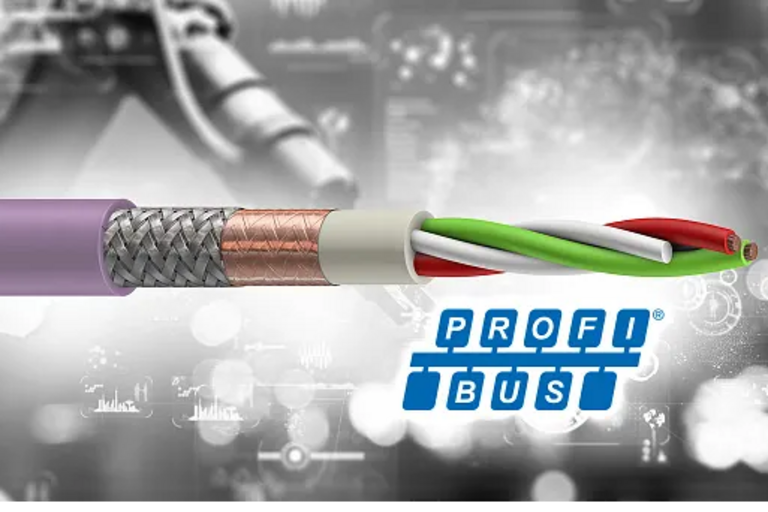

prof bus kabl ljubičaste boje sa prikazanim sastavom kabla do uvijenih žica učvršćenih sa više omotača

profibus

Standard industrijski – neophodan

Profibus je jedan od najvažnijih industrijskih bus sistema današnjice. Razvijen početkom 1990-ih, brzo je postao referenca po pouzdanosti i velikoj brzini prenosa podataka.

Profibus kabl, sa crvenim i zelenim penastim jezgrima, vrlo je prepoznatljiv. Nudimo Profibus kablove sa PVC, PUR i TPE omotačem, prilagođene svim dinamičkim primenama u energetskim lancima.

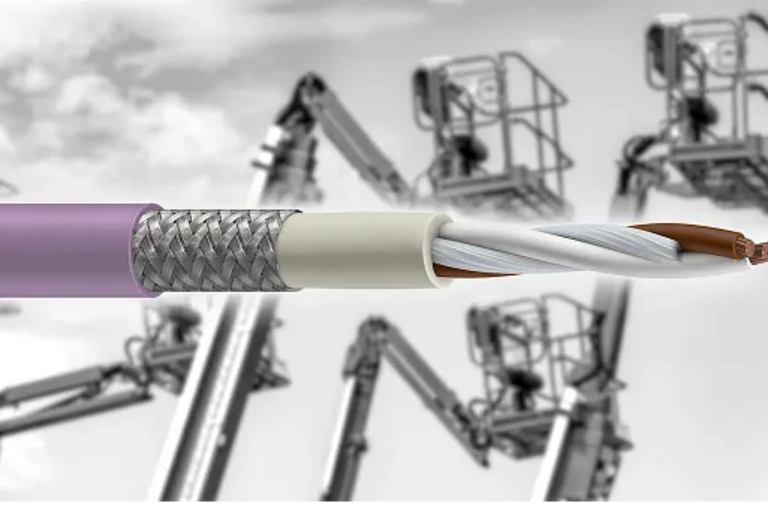

can bus

Robustan i svestran bus sistem.

CAN-Bus je izuzetno robustan bus sistem, poznat po mrežnom protokolu otpornom na smetnje. Prvobitno razvijen za automobilsku industriju, danas se sve više koristi u industrijskim sistemima.

Specifičnost CAN-Bus kablova je raznovrsnost poprečnih preseka, prilagođenih posebnim zahtevima, kao i mogućnost da imaju jedan ili dva para provodnika, u zavisnosti od primene.

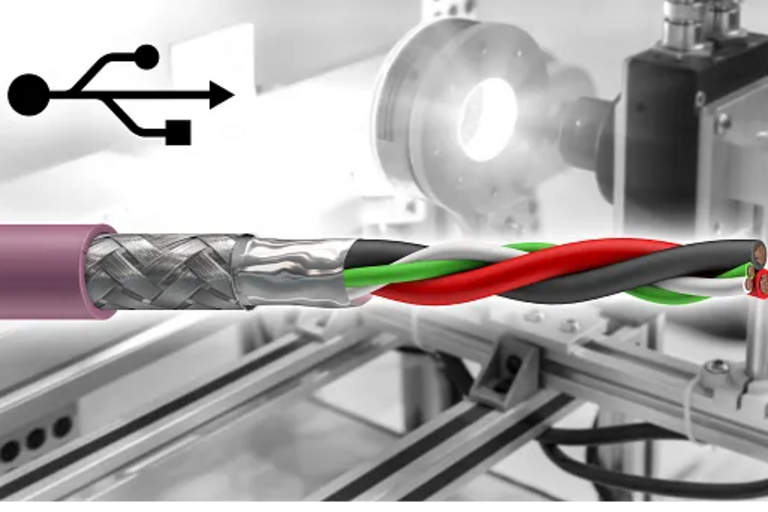

USB 2.0, USB 3.0, DVI

Kablovi za bus sisteme za različite industrijske primene.

Bus kablovi se koriste u širokom spektru primena, a industrija često koristi bus sisteme preuzete iz IT ili potrošačkog sektora. Primer su USB 2.0 ili USB 3.0, koji se lako prepoznaju po svojim karakterističnim konektorima i često se mogu naći u industrijskim okruženjima.

Slična situacija je i sa DVI, tipičnim interfejsom za monitore. igus takođe nudi prilagođena rešenja za ove vrste bus kablova.
