Kabl za merne sisteme – DESINA standard, precizan i pouzdan prenos

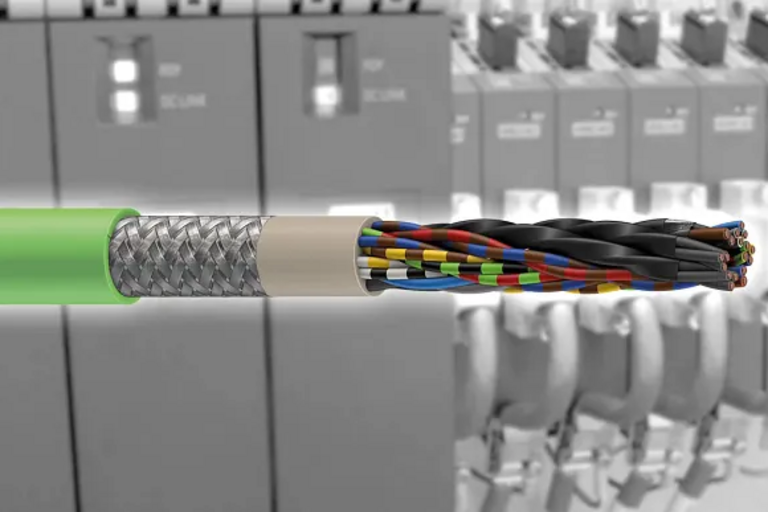

Kablovi za merne sisteme, poznati i kao tahometarski kablovi ili enkoderski kablovi, sadrže više provodnika za prenos podataka. Signali koje generiše ugaoni enkoder precizno reprodukuju kretanje motora i prenose se istovremeno sa njim.

Ovi kablovi se najčešće mogu naći na pogonskim jedinicama i prepoznatljivi su po svojoj upadljivo zelenoj boji, koja potiče iz DESINA standarda i vremenom se ustalila i van oblasti alatnih mašina.

Po pravilu, kabl ne prenosi samo podatke enkodera, već i njegovo napajanje.

više informacija

Prednosti kablova za merne sisteme

Projektovani za heavy-duty primene, sa visokim opterećenjima
Dostupni sa plaštom od PVC-a, iguPUR-a, PUR-a ili TPE-a
Potpuno oklopljeni za optimalnu zaštitu od smetnji
Visoka otpornost na rashladne tečnosti i industrijska ulja
Otporni na zasecanje i abraziju
Zaštićeni od hidrolize i mikrobioloških uticaja
Bez halogena i silikona – pogodni za osetljiva okruženja
Otporni na UV zračenje za spoljašnju upotrebu
Samogasivi, za povećanu bezbednost u radu

Kablovi za merne sisteme – visoka otpornost i kompatibilnost

Kablovi za merne sisteme, uključujući resolver, feedback i enkoder kablove, projektovani su za srednja i visoka opterećenja. Poseduju brojne sertifikate i kompatibilni su sa sistemima najpoznatijih proizvođača, kao što su B&R, Baumuller, Heidenhain, Lenze i Siemens.

U zavisnosti od tipa, kablovi mogu biti otporni na plamen, rashladne tečnosti i ulja, fleksibilni na niskim temperaturama ili sposobni da izdrže torziona kretanja. Projektovani su za rad sa radijusima savijanja do 10×d i dostupni su sa plaštom od PVC-a, iguPUR-a, PUR-a ili TPE-a.

Dizajn prilagođen proizvođaču

Na tržištu postoji veliki broj proizvođača mernih sistema, a razlike među njima odražavaju se i na konstrukciju kablova, iako su oni električno ekvivalentni. Poprečni preseci provodnika, njihova kodifikacija i tip oklopa mogu se značajno razlikovati od jednog proizvođača do drugog.

Mi prilagođavamo ključne elemente kao što su spoljašnji plašt, oklop, unutrašnji plašt i druge komponente, kako bi kabl optimalno izdržao opterećenja pri kretanju u lancima za vođenje kablova. Na taj način obezbeđujemo maksimalnu dugotrajnost.

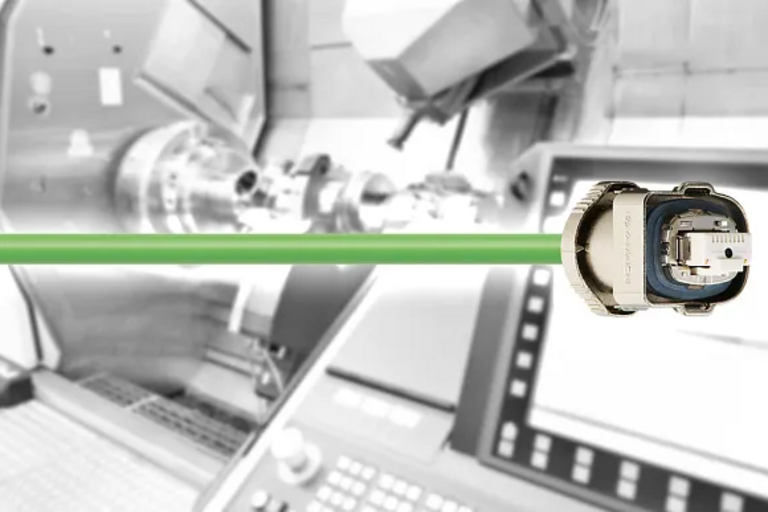

DriveCliq – Siemens standard za interfejs enkodera

DriveCliq je digitalni interfejs za enkodere, razvijen od strane kompanije Siemens. Ovaj standard je danas javan i mogu ga koristiti i drugi proizvođači. Za razliku od konvencionalnih enkodera iz prethodnih generacija, ovaj sistem integriše Ethernet CAT5 element i dva deblja provodnika za napajanje.

Povezivanje se najčešće realizuje pomoću Yamaichi konektora, koji prenosi podatke slično RJ45 konektoru, ali sadrži i dodatne kontakte za napajanje postavljene bočno u odnosu na utor. Ovaj tip konektora dostupan je u IP20 kućištu za upravljačke ormare ili u IP65 varijanti za terensku primenu.

Sve češće se koristi i varijanta sa M12 konektorom, koja je robusnija i kompaktnija, i eliminiše potrebu za skupim spojnim adapterom.
