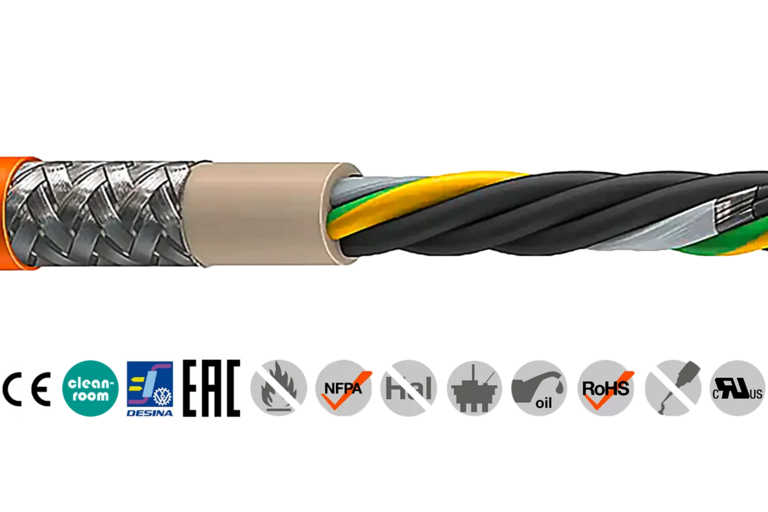

igus servo kabl sa prikazom unutrašnje strukture narandžaste boje sa specijalno pletenim metalnim širmom

Servo kablovi – EMC zaštita i maksimalna dugotrajnost

Kada su potrebni fleksibilni priključni kablovi za servomotore u lancima za vođenje kablova, servo kablovi predstavljaju optimalan izbor. Zahvaljujući konstrukcionim varijantama sa jednim ili dva para, odgovaraju zahtevima širokog spektra motora.

Potpuno oklapanje kabla, zajedno sa zasebnim oklopom parova namenjenih za kočnice i senzore temperature, obezbeđuje visok nivo EMC zaštite.

saznaj više

Prednosti naših servo kablova

Kompatibilni sa svim vodećim proizvođačima pogonskih sistema
Projektovani za otpornost na dinamička opterećenja
Dostupni sa plaštom od PVC-a, PUR-a, iguPUR-a ili TPE-a
Konstrukcione varijante sa jednim ili dva para
Potpuno oklopljeni, sa zasebnim oklopom za pojedinačne parove
Otporni na ulja, rashladne tečnosti i niske temperature
Samogasivi i otporni na abraziju
Pogodni za male radijuse savijanja, do 6,8×d

Servo kabl – ključna veza između pretvarača i motora

U elektrotehnici, priključni kabl za servo pogon nazivamo servo kablom. On povezuje frekventni pretvarač sa motorom. Pošto frekventni pretvarač obezbeđuje energiju za motor, brzina se može podešavati promenom oblika naponske krive. Ovo se obično vrši pomoću pulsno-širinske modulacije (PWM), što izaziva vrhove na naponskoj krivoj.

Iz tog razloga, servo kabl mora imati višu naponsku klasu (600 V / 1000 V) i potpuno oklapanje. Pošto servomotori često imaju senzor temperature i/ili kočnicu, kabl sadrži još dva oklopljena para namenjena za ove funkcije.

Konstrukcija servo kablova

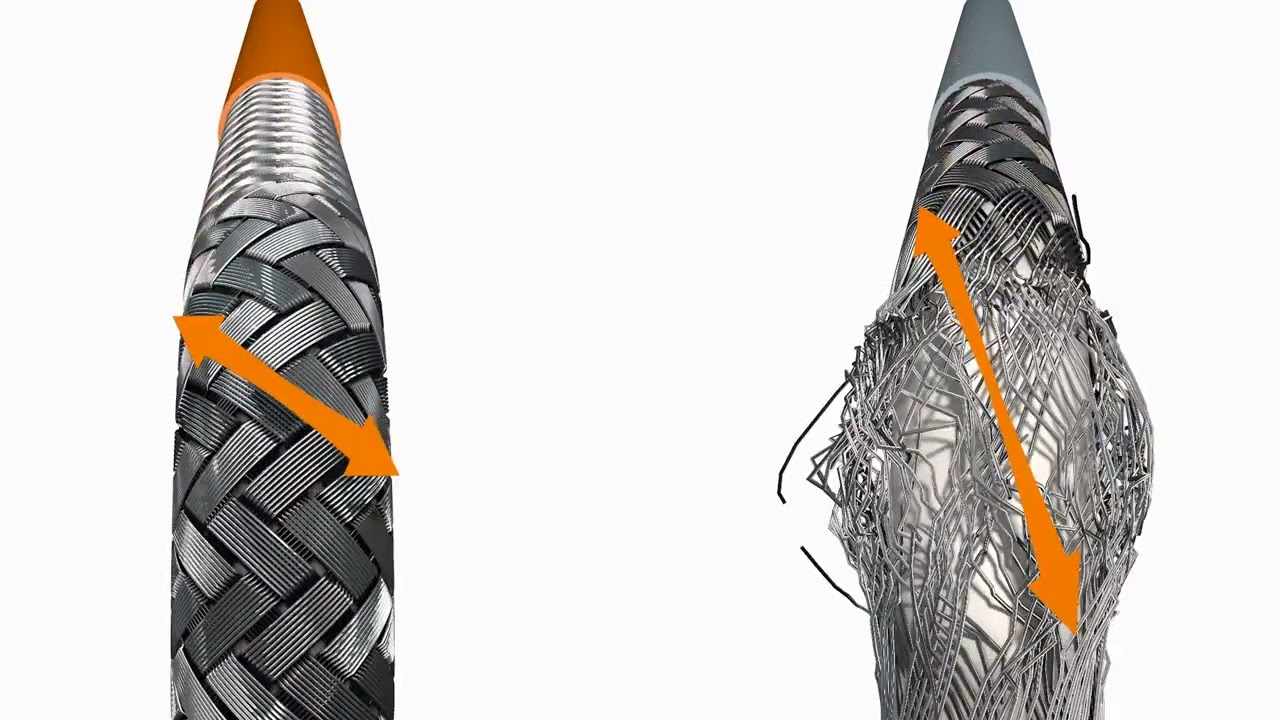

U servo kablu postoje dva različita oklopa. Postoji ukupni oklop, koji obezbeđuje elektromagnetnu kompatibilnost prema spoljašnjosti. To znači da ostale komponente mašine nisu ometene. Zatim, parovi za kočnicu i senzor temperature takođe su oklopljeni, što sprečava da smetnje sa napojnih vodova uđu u kontrolni krug frekventnog pretvarača.

Ovi oklopi su dizajnirani različito, u zavisnosti od mehaničkog opterećenja kablova. Što je veći nivo mehaničkog opterećenja, kvalitet oklopa mora biti viši. U praksi, to znači da oklop naših high-end kablova ima znatno veću mehaničku pokrivenost, do 90%.

Pored toga, koristimo posebno namotavanje za kontrolne parove u kablu, koje ne samo da ima dobre karakteristike elektromagnetne kompatibilnosti, već se zahvaljujući specijalnom dizajnu može i vrlo brzo obrađivati.

Zašto PUR nije uvek neophodan

U industriji kablova često se smatra da je PUR pogodan za lance, a PVC za fiksnu instalaciju. Međutim, to nije sasvim tačno.

U igusu su dugo i detaljno testirali različite materijale spoljašnjeg plašta u njihovoj laboratoriji i zaključili da je PUR veoma dobar i fleksibilan materijal, ali da se ne mora uvek koristiti u lancu.

PVC ima znatno bolje osobine otpornosti na abraziju i takođe je pristupačniji. Ipak, PUR je nezamenljiv kada kabl dolazi u kontakt sa uljem.
