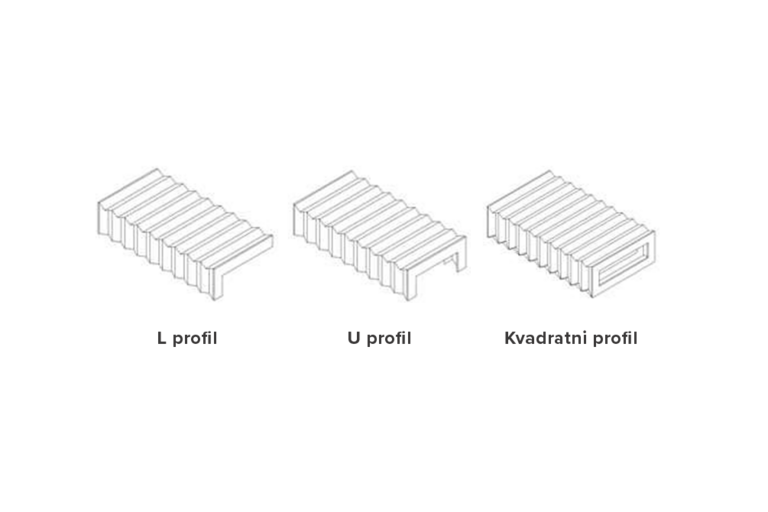

Vrste zaštitnih harmonika prema profilu

1) Zaštitna harmonika L profila

Najjednostavniji i najpovoljniji oblik zaštitne harmonike, koji omogućava najmanju moguću minimalnu dužinu (Lmin) u sklopljenom položaju.
Ovaj tip se koristi kada je prostor ograničen i kada je potrebno postići što kompaktnije sabijanje.

2) Zaštitna harmonika U profila

Standardni i najčešće korišćeni oblik zaštitnih harmonika za vođice.

  • pruža zaštitu odozgo i sa bočnih strana
  • efikasno sprečava kontaminaciju vođica (prašina, strugotina, tečnosti)

Dodatna opcija:

  • ručke / grifovi sa zadnje strane, koje sprečavaju podizanje harmonike tokom rada na velikim brzinama i omogućavaju jednostavniju montažu na vođice.

3) Zaštitna harmonika kvadratnog (zatvorenog) profila

Ovaj model je zatvoren sa sve četiri strane i obezbeđuje najviši nivo zaštite.
Koristi se u zahtevnim uslovima rada, gde je potrebna potpuna zaštita od spoljašnjih uticaja.

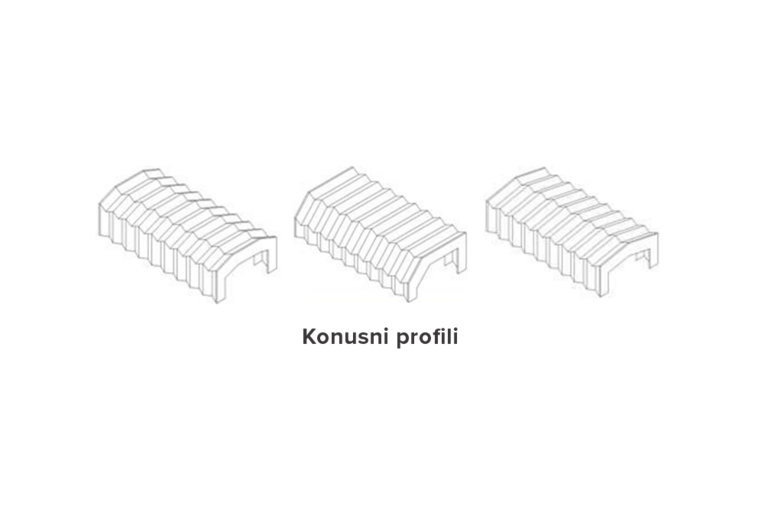

4) Razni modeli konusnih profila

Predviđeni za širok spektar primena, posebno u slučajevima kada su:

  • mašine postavljene u uskim ili teško dostupnim prostorima
  • radno područje i prostor kretanja alata ograničeni

Konusni profili omogućavaju prilagođavanje geometriji aplikacije i efikasno štite delove mašine u specifičnim prostorima.

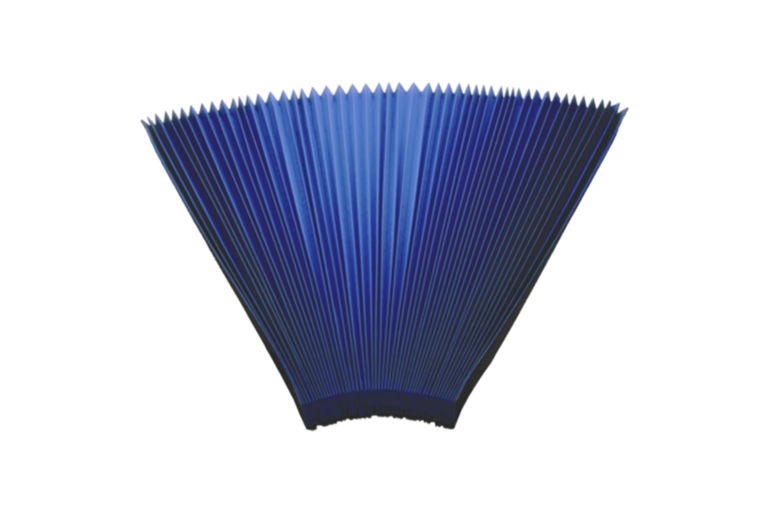

Materijali zaštitnih harmonika

HENNLICH nudi pouzdano rešenje za svaku primenu uz širok izbor specifičnih materijala.
Materijali i izrada podležu stalnoj kontroli kvaliteta, a koncept je potvrđen hiljadama puta u praksi.

Naše zaštitne navlake za vođice su pažljivo proizvedene, efikasne i cenovno povoljne, sa brzom isporukom. One sprečavaju prodor strugotine, prašine i tečnosti, čuvajući vašu mašinu i produžavajući njen vek trajanja.

Zavareni okvir vođice, patentiran od MöllerWerke:

  • harmonika precizno prati liniju vođice do milimetra
  • duge bočne strane se ne uvijaju i ne opuštaju
  • homogena, nepropusna veza sa spoljnim slojem
+ pogodno 0 uslovno pogodno - neprikladan
Materijal Debljina Boja Prašine Tečnost Vatrostalno Prskanje Strugotine °C
PUR 0,2 crna + + - - 0 -20 do 100
PUR 0,4 crna + + - - + -20 do 100
Nomex 0,3 crna + + + 0 + -20 do 100
PUR+PTFE 0,3 crna + + - - 0 -20 do 100
PUR+PUR 0,3 crna + + - - 0 -20 do 100
BM-Nomex 0,5 srebrna + + 0 - 0 -20 do 180
Pyresit plus 0,4 crna + 0 + + 0 -20 do 150
