Ojačanja zaštitnih harmonika

Preuzimanja

Limiteri, klizači, valjci

Kod kretanja zaštitnih harmonika dolazi do većeg otvaranja pregiba na strani izvlačenja u odnosu na nepokretnu stranu. Kod vertikalnog pomeranja, sopstvena težina harmonike dodatno opterećuje i isteže gornje pregibe, što može dovesti do njihovog prekomernog raztezanja – naročito kod dugih zaštitnih sistema.
Ugradnjom različitih tipova ograničivača raztezanja ovo se efikasno sprečava.

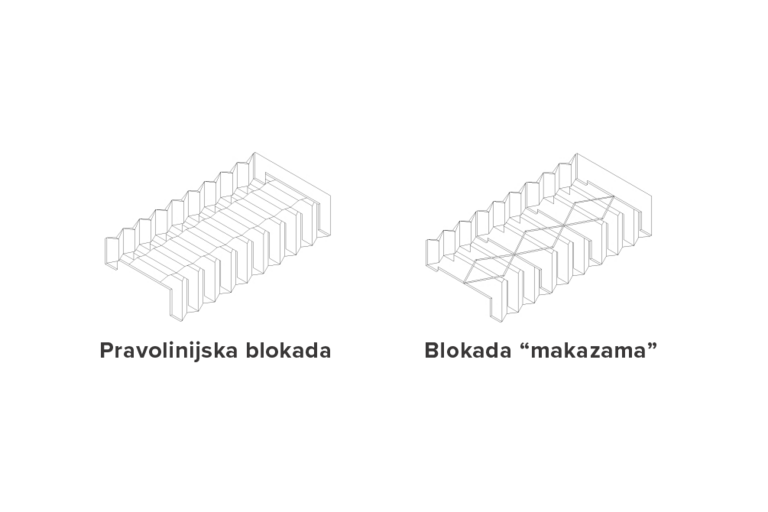

Pravolinijska blokada zaštitnog sistema

Prednost: jednostavno uklanjanje zaštitne harmonike bez potrebe za dodatnim prostorom.

Blokada sistema „makazama“

Prednost: ravnomerno izvlačenje svih pregiba i stabilno vođenje sistema.
Nedostatak: velika težina i veće habanje kod makazastih mehanizama.

Ograničivač raztezanja sa duplim plisom

Prednost: lagan sistem ograničavanja raztezanja, bez potrebe za dodatnim prostorom (osim kod klasičnih sklopivih harmonika).

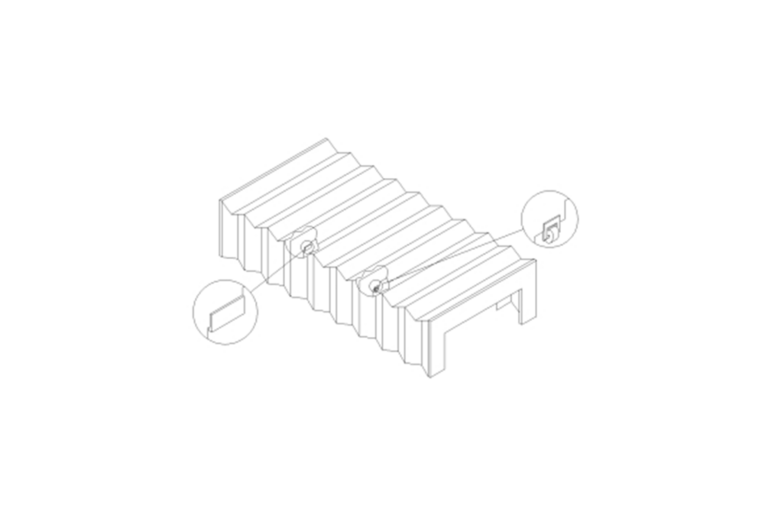

Ugrađeni klizači od filca ili plastike

Koriste se za smanjenje buke tokom rada, a dodatna prednost je lakše i mirnije klizanje harmonike.

Rolne / točkići

Primena kod veoma velikih i teških zaštitnih sistema radi lakšeg i stabilnijeg kretanja.

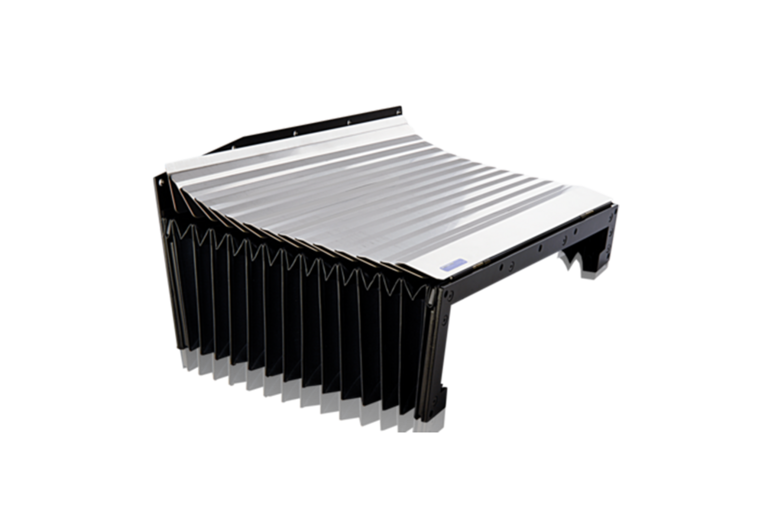

Zaštitne lamele

Poklopci sa metalnim lamelama kombinuju prednosti klasičnih sklopivih zaštitnih poklopaca za vođice i teleskopskih čeličnih poklopaca.

Metalne lamele pružaju sledeće prednosti:

  • pouzdana zaštita od varnica i strugotine
  • nepropusnost zahvaljujući donjoj tkanini zaštitnog pokrova
  • miran i ujednačen hod
  • jednostavna montaža i demontaža
  • lagana konstrukcija i mala sila ubrzanja
  • energetska efikasnost, jer je moguće koristiti pogone manje snage

1. Aluminijumske lamele

  • mala težina, pa su moguće velike brzine
  • povoljnija cena zahvaljujući serijskoj proizvodnji
  • mogućnost otvaranja

2. Lamele od nerđajućeg čelika

  • velika stabilnost, otpornost na udar i tešku strugotinu
  • otporne na kiseline
  • dug radni vek
  • mogućnost otvaranja

Aluminijumske lamele i lamele od nerđajućeg čelika povezane su ivicom sa sklopivim zaštitnim poklopcem za vođice. Zbog naprezanja koje nastaje na toj ivici, lamele uvek ostaju zatvorene, ali sistem ipak omogućava potrebne pokrete. Moguće je potpuno izvlačenje zaštitnog pokrova.

3. Lamele od opružnog čelika

  • mala težina
  • stalno prednaprezanje, pa zato dobro dihtuju
  • posebno pogodne za vertikalnu montažu i montažu „naopako“
  • mala visina sklopljenog paketa zbog ravne geometrije
  • otporne na kiseline

Lamela od nerđajućeg čelika čvrsto je povezana sa plastičnim ramom. Opružni čelik, geometrija lamela i kruta veza obezbeđuju stalno prednaprezanje.
